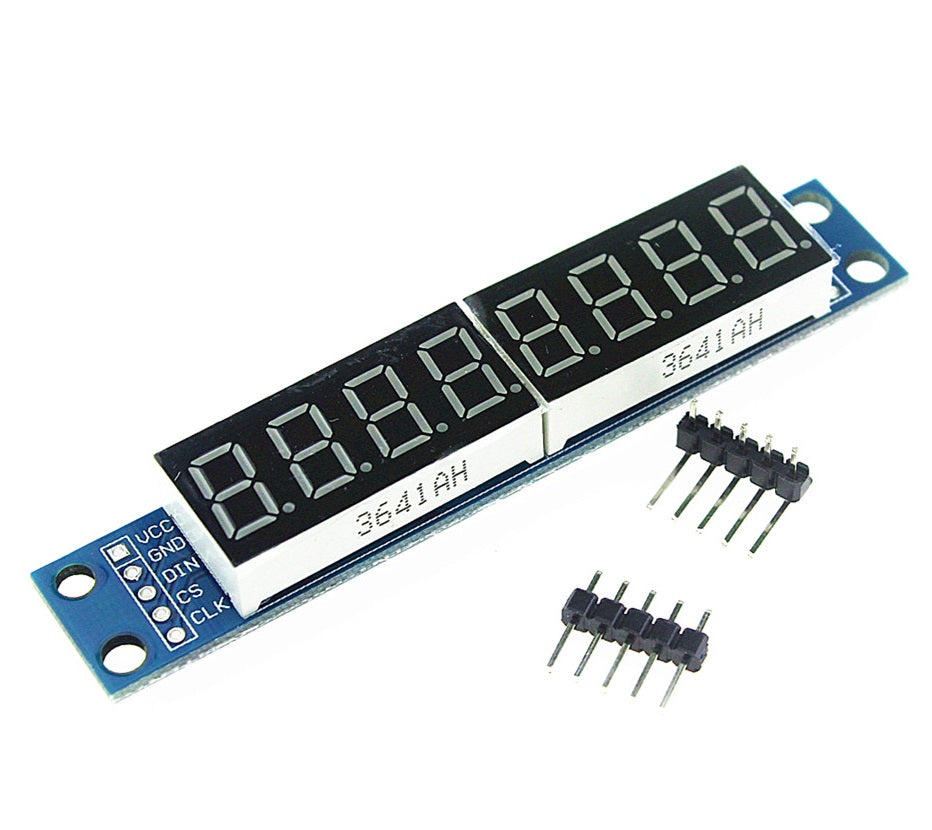

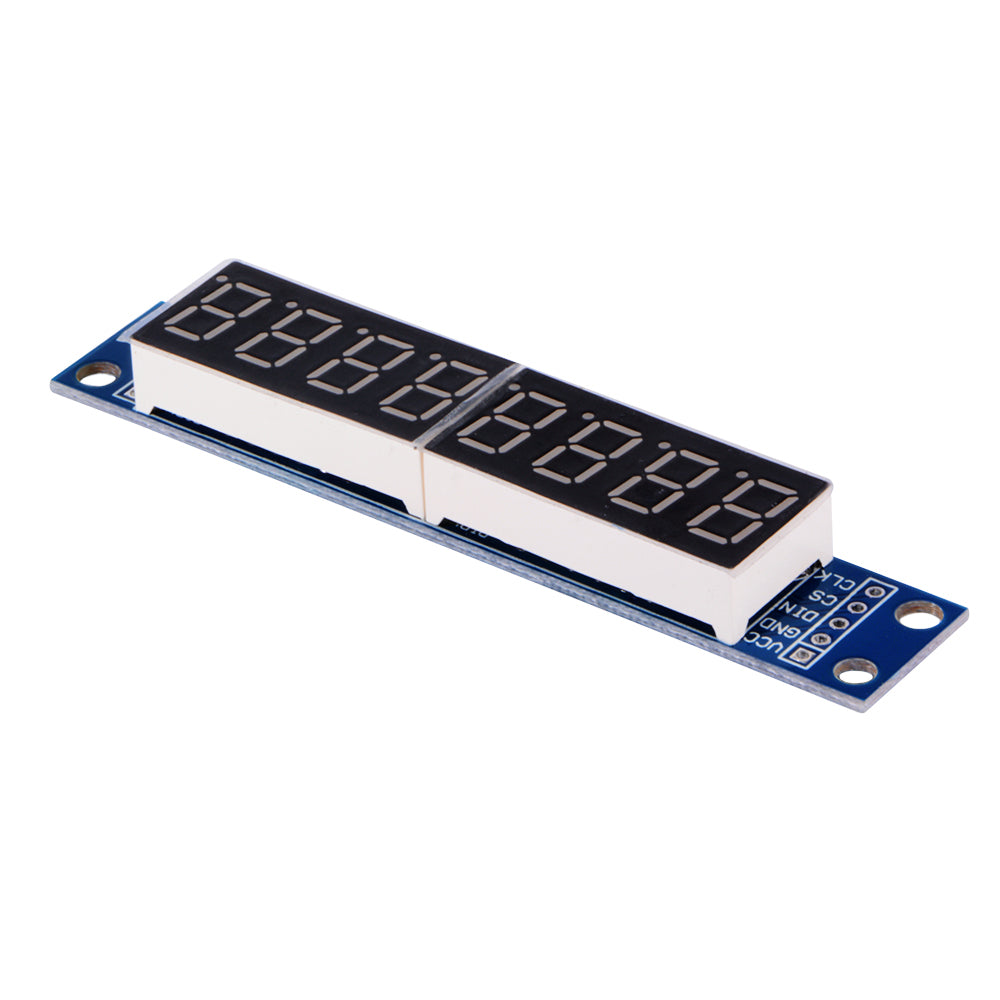

MAX7219 8 Bit 7-Segment Digital Tube Red Display - (AD23450)

Descripción:

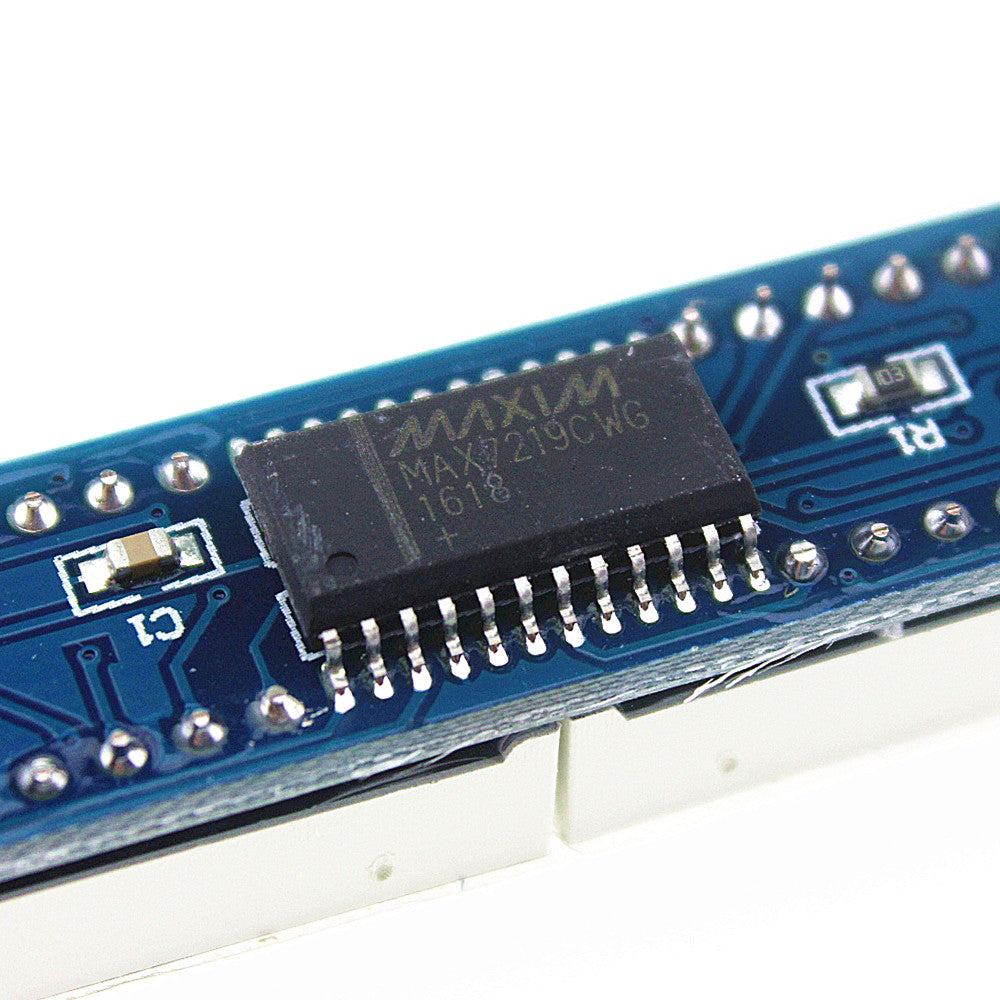

Los MAX7219 son controladores de cátodo común de entrada / salida compactos que conectan microprocesadores (μPs) a displays numéricos de 7 segmentos de hasta 8 dígitos, pantallas de barras o 64 LED individuales. Incluido en el chip tiene un descodificador de código B-B, circuitos de exploración multiplex, controladores de segmento y dígito, y una RAM estática 8x8 que almacena cada dígito. Sólo se necesita una resistencia externa para ajustar la corriente de segmento para todos los LEDs. El MAX7219 es compatible con SPI™, QSPI™, y Microwire™, y tiene controladores de segmento limitado de velocidad reducida para reducir EMI. Una interfaz serial de 3 hilos conveniente se conecta a todos los μPs comunes. Los dígitos individuales pueden ser tratados y actualizados sin volver a escribir toda la pantalla. El MAX7219 también permite al usuario seleccionar decodificación de código B o no decodificar para cada dígito. Los dispositivos incluyen un modo de apagado de 150μA de bajo consumo, control de brillo analógico y digital, un registro de scanlimit que permite al usuario mostrar de 1 a 8 dígitos , y un modo de prueba que obliga a encender todos los LED.

Caracteristicas:

- Interfaz serie de 10MHz

- Control individual del segmento del LED

- Selección de dígitos de decodificación / no decodificación

- 150μA Desconexión de baja potencia (datos conservados)

- Control de brillo digital y analógico

- Pantalla en blanco en el encendido

- Conduzca la exhibición de LED común-cátodo

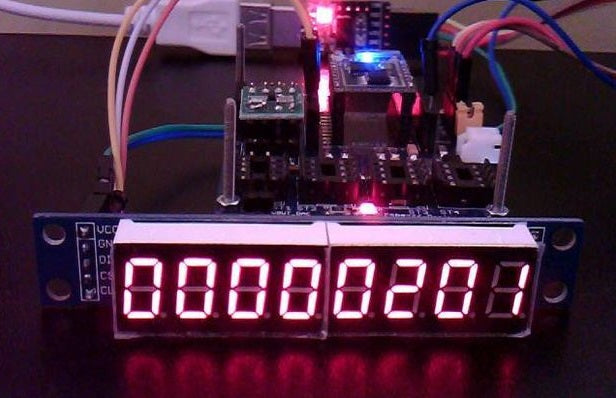

Alambrado:

- VCC → 5V

- GND → GND

- DIN → P00

- CS → P01

- CLK → P02
