SparkFun Load Sensor Combinator [BOB-13878] - (AD22842)

Descripción:

El Combinador de Sensores de Carga SparkFun es una placa de circuito impreso (PCB) que combina cuatro sensores de carga en una configuración estándar de puente Wheatstone de cuatro cables. Si abres una báscula de baño electrónica, encontrarás un montón de cables. El Combinador de Sensores de Carga fue creado para combinar los 12 cables de una báscula de baño en la configuración estándar de puente Wheatstone de cuatro cables.

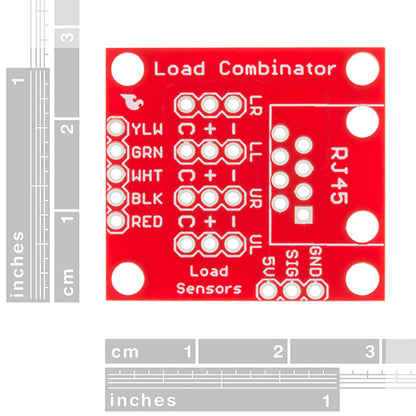

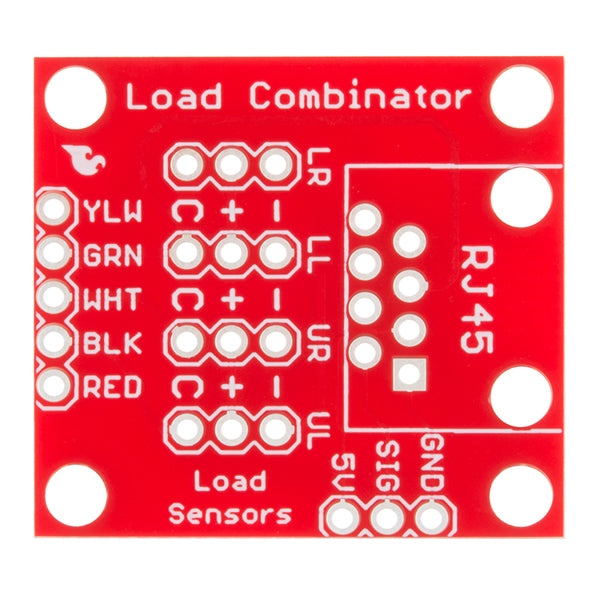

¡Esta versión del Combinador de Sensores de Carga SparkFun incluye algunos cambios que nos pedisteis específicamente! Actualizamos la seda de la placa de conexión para que lea "C/+/-" en lugar de "R/W/B" y alejamos el conector del sensor de temperatura del orificio de separación.

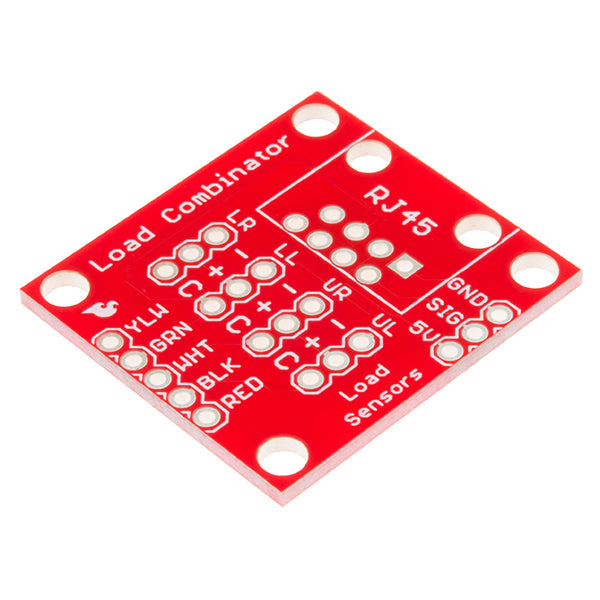

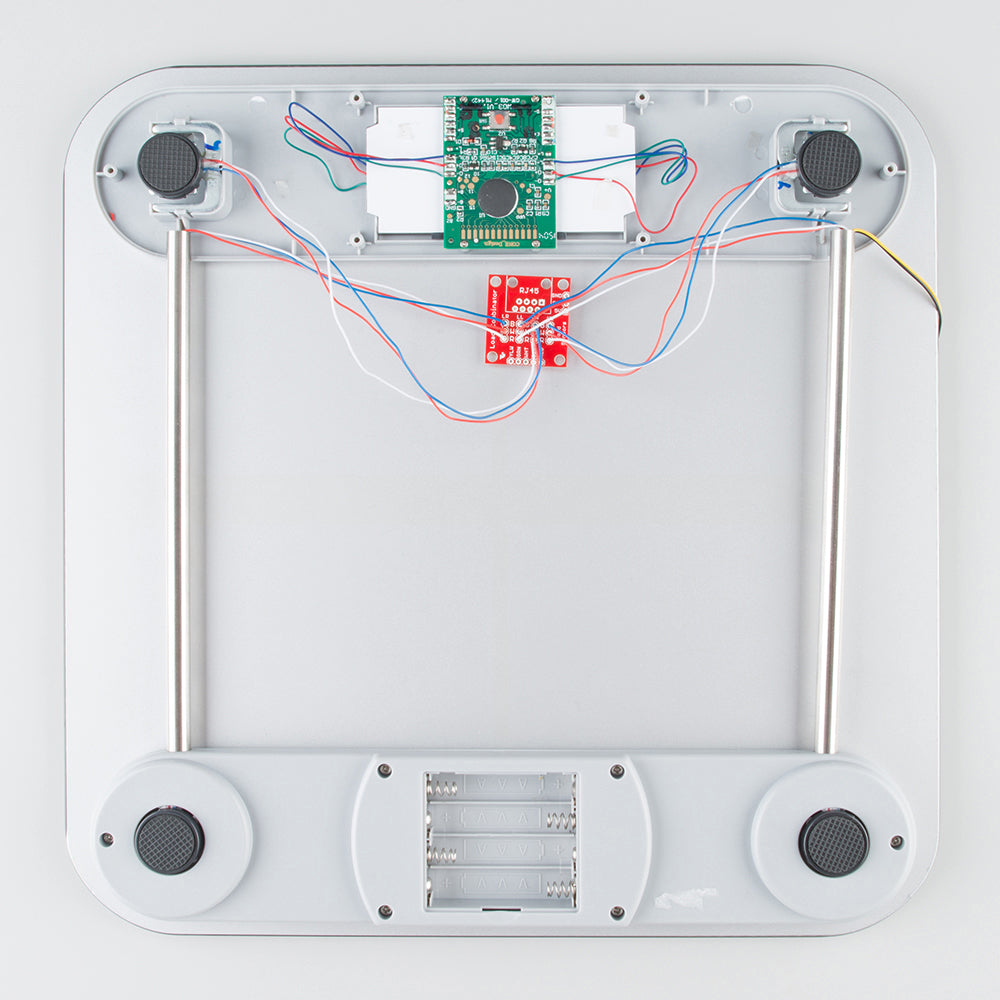

Puedes usar cuatro sensores de carga individuales o simplemente comprar una báscula de baño estándar e integrar el combinador en ella, en lugar de intentar diseñar una base para montar correctamente cuatro sensores de carga.

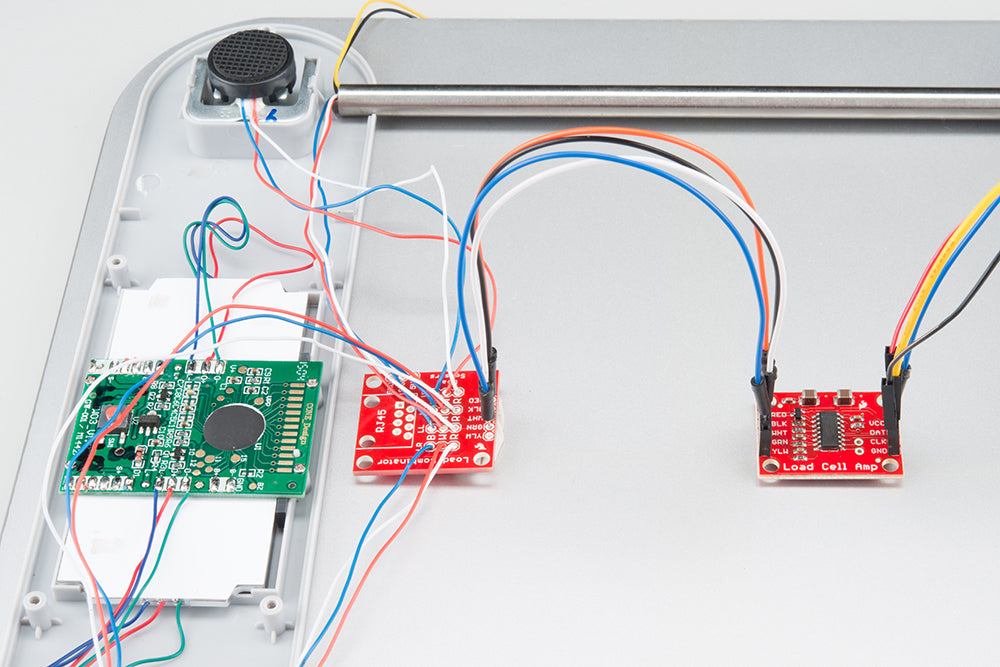

Esta placa funciona a la perfección con nuestra placa de conexión para amplificador de celdas de carga; los cinco pines del borde del combinador se alinean directamente con los cinco pines del amplificador.

Si el amplificador y los componentes electrónicos de apoyo se encuentran a más de unos centímetros de la báscula, se proporciona una conexión RJ45. Los cuatro pines Wheatstone (E+/E-/S+/S-), así como el pin de blindaje, están conectados a pares trenzados dentro de un cable Ethernet estándar y económico. Esto permite colocar la placa del amplificador a varios metros de distancia de la báscula.

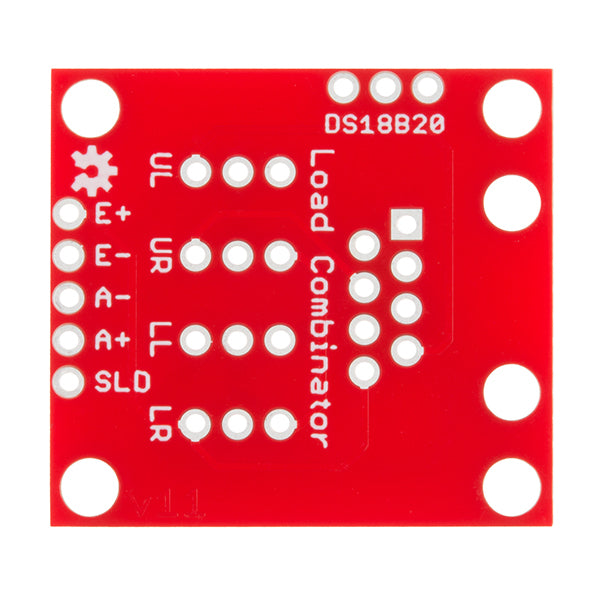

La placa combinadora también incluye una conexión para el sensor de temperatura monofilar DS18B20. Esto permite al usuario registrar la temperatura de la báscula en caso de una gran variación entre la báscula y el amplificador. Se accede a estos tres pines a través de la conexión RJ45, lo que permite obtener lecturas de temperatura remotas a través de un cable Ethernet de par trenzado.

Documentos:

• Schematic
• Eagle Files
• Hookup Guide
• Getting Started with Load Cells
• GitHub
