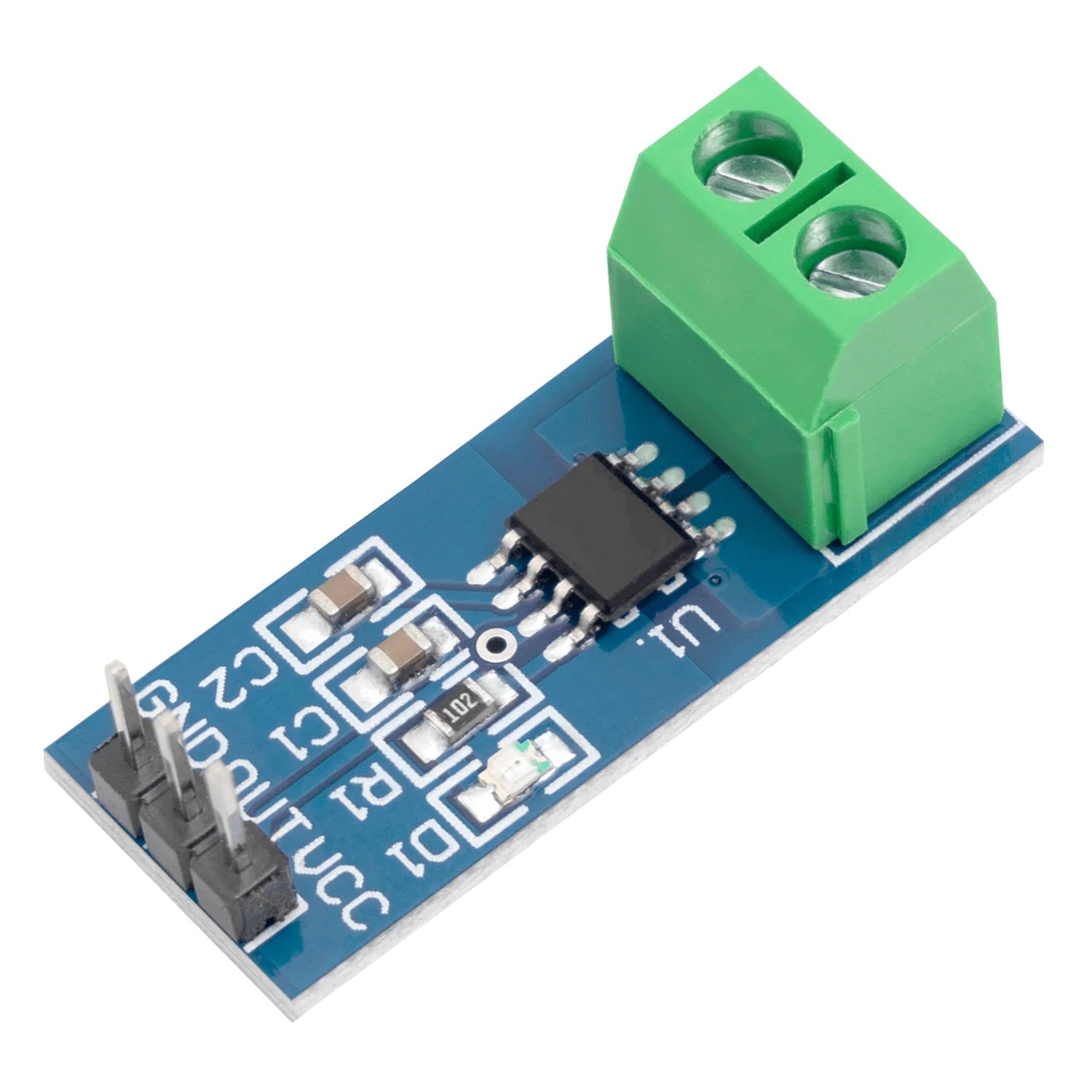

ACS712 Current Sensor Module (20A) - (AD22317)

Descripción:

El ACS712 Breakout es una placa de alta precisión que utiliza el ACS712 para aplicaciones moderadas de detección de corriente CA y CC. El sensor ACS712 utiliza un sensor de efecto Hall para emitir un voltaje relativo a la corriente que fluye a través de los pines IP+ e IP- (bloque terminal de tornillo) en la placa. La ventaja de usar un sensor de efecto Hall, específicamente, es que el circuito que se detecta y el circuito que lee el sensor están aislados eléctricamente, lo que significa que, aunque su Arduino funciona con 5V, el circuito detectado puede funcionar con voltajes de CC o CA más altos.

La placa del sensor de corriente mide corrientes de CC y CA hasta 20A, tiene un aislamiento eléctrico total de los circuitos medidos y detectados y tiene una sensibilidad base de 100mV/A. .

Características:

- Sensor de Corriente ACS712ELC-05B

- Indicador de encendido

- 2 Pines de alimentación

- El modulo puede medir corriente positiva y negativa (5A), la salida análoga corresponde a 185mV/A

- Detección para ausencia de flujo de corriente, la salida de voltaje es VCC/2

- Tamaño de PCB: 28 x 13mm

Hoja de datos
