SparkFun LED Array - 8x7 - (AD21827)

Descripción:

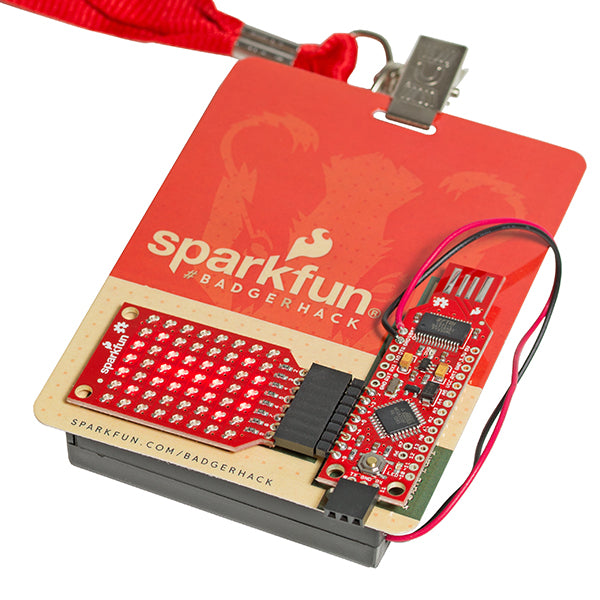

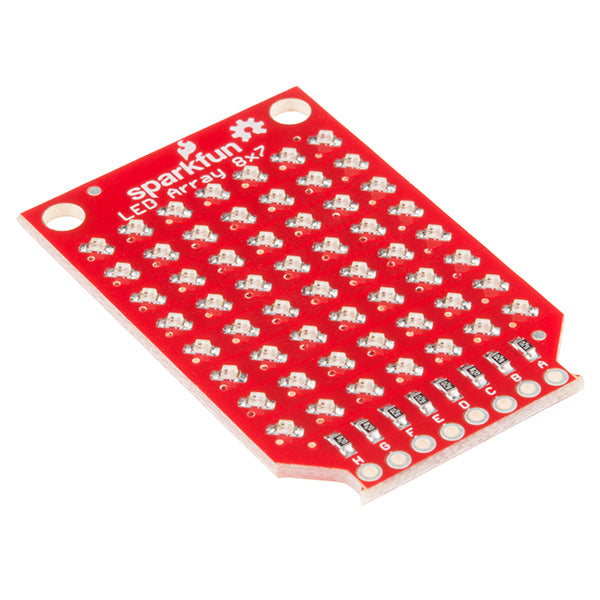

La matriz de LED SparkFun es un conjunto de 56 LED rojos dispuestos en una elegante cuadrícula de 8x7. Esta pequeña placa requiere ocho pines, mientras que la biblioteca es compatible con cualquier dispositivo Arduino basado en ATmega 168 y 328. La matriz de LED SparkFun se desarrolló para usarse junto con el BadgerStick como una forma divertida e interactiva de aprender sobre soldadura e interactuar con los productos SparkFun en las múltiples ferias comerciales en las que participamos. ¡Ahora esta matriz de LED está disponible para todos!

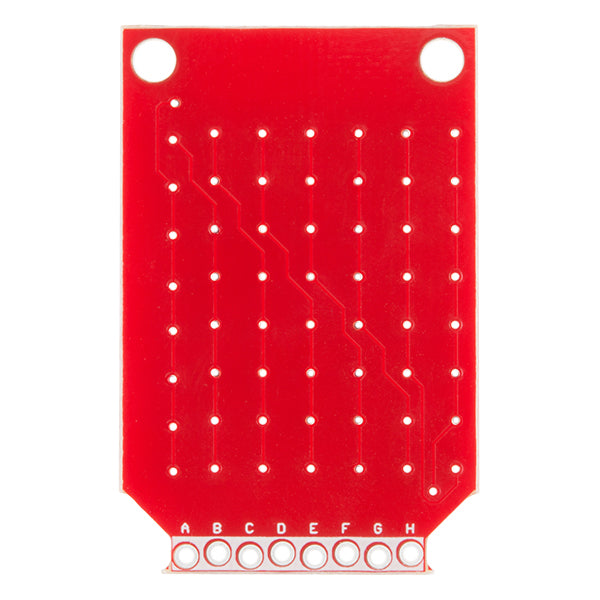

Esta placa utiliza la técnica Charlieplexing para controlar LED individuales, lo que significa que se utilizan menos pines GPIO (a diferencia del formato de cuadrícula tradicional). Gracias a Charlieplexing, hemos podido controlar los 56 LED con un total de tan solo ocho pines (etiquetados de la «A» a la «H»). Con un poco de código, podrá recorrer todas las combinaciones de pines para encender cada LED individualmente y, si se activa con la suficiente rapidez, podrá crear imágenes y texto sencillos.

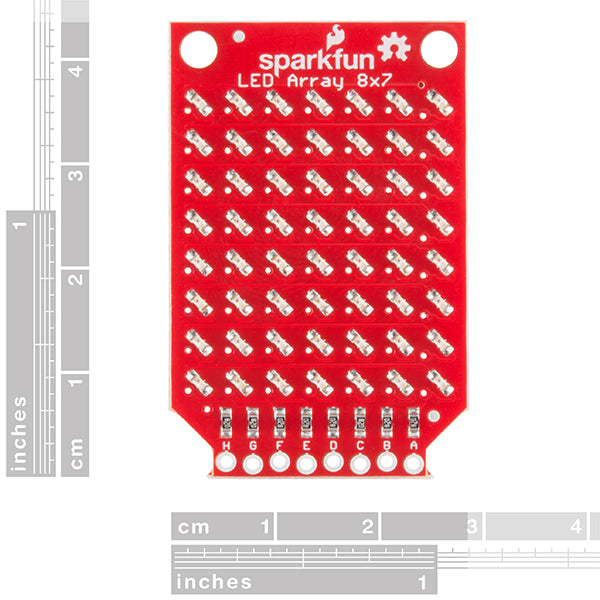

Dimensiones: 43.75mm de largo x 28.5mm de ancho

Documentos:

• Schematic
• Eagle Files
• Hookup Guide
• GitHub (Design Files & Example Code)
• GitHub (Library)
