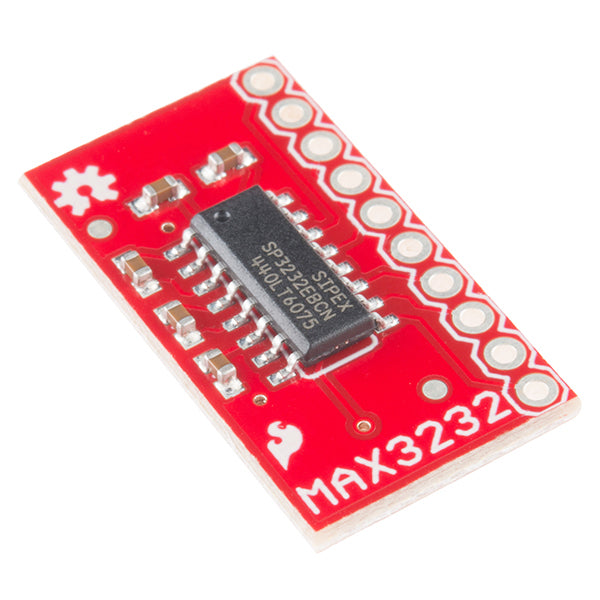

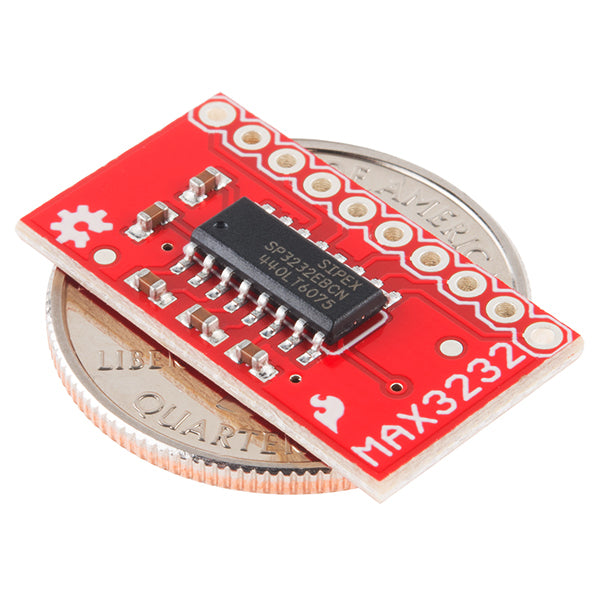

MAX3232 - SparkFun Transceiver Breakout [BOB-11189] - (AD21629)

Descripción:

¡El circuito integrado imprescindible para proyectos TTL/CMOS por fin tiene su propia placa de expansión! Se trata del circuito integrado convertidor RS232, capaz de funcionar a 3 V y comunicarse con lógica de 5 V.

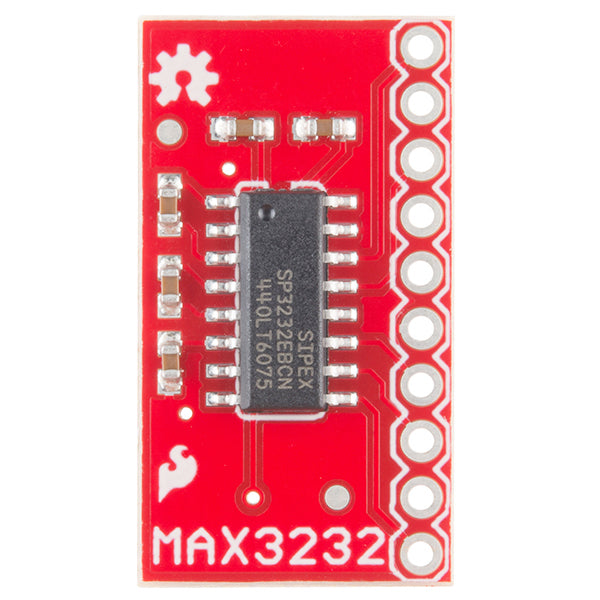

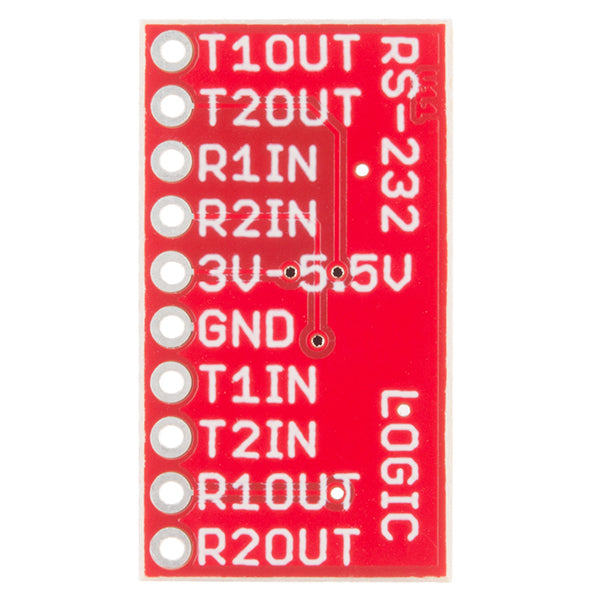

Hemos tomado el paquete SOIC MAX3232 y hemos desglosado todos los pines necesarios para configurar la conexión RS232 a TTL. También hemos incluido los condensadores de bomba de carga de 0,1 µF necesarios. Recuerda que, como el MAX3232 funciona en un rango de voltaje más amplio que el 232 (3-5,5 V), puedes usarlo tanto en tus proyectos de 3,3 como de 5 V.

Documentos:

• Schematic
• Eagle Files
• Datasheet (3232EB)
• GitHub (Design Files)
