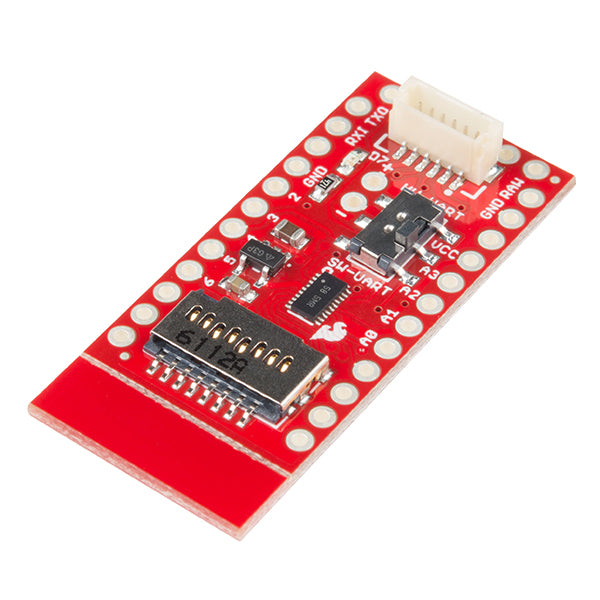

SparkFun Mini GPS Shield [GPS-14030] - (AD21587)

Descripción:

El Mini GPS Shield de SparkFun proporciona a tu Arduino Mini acceso a un módulo GPS, una ranura para tarjeta de memoria µSD y todos los periféricos necesarios para convertir tu Arduino en un registrador de posición, velocidad y altitud excepcional. El shield se basa en el módulo GPS GP-735, un receptor GPS de 56 canales con un chipset uBlox de 7.ª generación y una tasa de actualización de hasta 10 Hz. La placa también utiliza un variador de nivel, por lo que no tendrás que preocuparte por el voltaje lógico de tu Arduino Mini.

El Mini GPS Shield es una versión mini de nuestro GPS Logger Shield. Mientras que el GPS Logger Shield fue diseñado para funcionar con la Arduino RedBoard, el Mini GPS Shield fue diseñado para funcionar con las placas Arduino Mini/Micro.

El shield incluye un conector JST de 6 pines para conectar el módulo GP-735. Si ya tienes un módulo GPS, los pines JST están separados y etiquetados para que puedas usar prácticamente cualquier módulo GPS que funcione hasta 3,3 V. El Mini GPS Shield es compatible con cualquiera de nuestras placas Arduino Mini. La placa usa lógica de 3,3 V; sin embargo, el convertidor de nivel lógico del shield te permite usar placas de 5 V con la misma facilidad. Las placas mini tienen pines simétricos, lo que significa que es muy fácil conectar el shield al revés. Conectarlo al revés no dañará ninguna de las placas, pero es algo que podría pasarse por alto fácilmente. Consulta la Guía de Conexión a continuación para obtener las instrucciones de instalación correctas.

Características:

• Compatible con GP-735 con pines separados para la mayoría de los módulos GPS con tolerancia a 3.3 V
• Admite opciones de batería de respaldo
• Zócalo para tarjeta de memoria uSD
• Funciona con cualquier placa Arduino Mini (3.3 V o 5 V)
• El interruptor UART controla las comunicaciones serie
• LED configurable para mostrar la posición del GPS

Documentos:

• Schematic
• Eagle Files
• Hookup Guide
• GitHub
