TSL235R - Light to Frequency Converter [SEN-09768] - (AD21140)

Descripción:

El convertidor de luz a frecuencia TSL235R genera una onda cuadrada (ciclo de trabajo del 50%) con una frecuencia directamente proporcional a la intensidad de la luz (irradiancia). El dispositivo cuenta con compensación de temperatura para el rango de luz ultravioleta a visible de 320 nm a 700 nm y responde en el rango de luz de 320 nm a 1050 nm.

El TSL235R puede alimentarse con un voltaje de entre 2,7 y 5,5 V, y normalmente consume aproximadamente 2 mA. Se presenta en un encapsulado sencillo de 3 pines con orificio pasante. No se necesitan componentes externos para usar el convertidor, y la salida digital permite la conexión directa a un microcontrolador u otros circuitos lógicos.

Características:

• Conversión de alta resolución de intensidad de luz a frecuencia sin componentes externos
• Comunicación directa con un microcontrolador

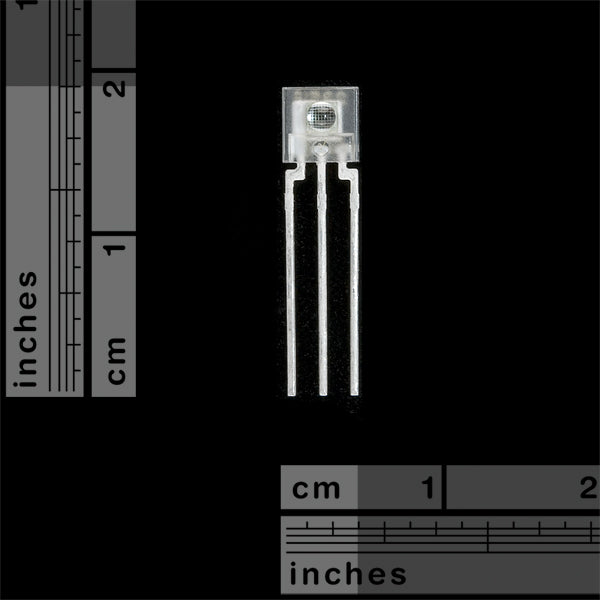

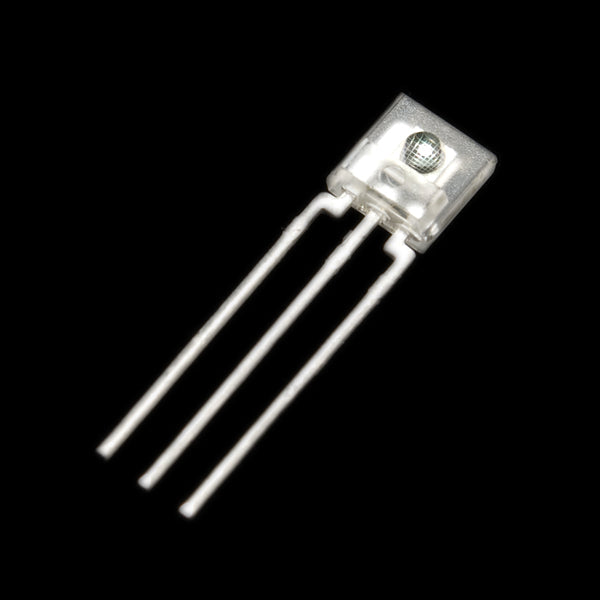

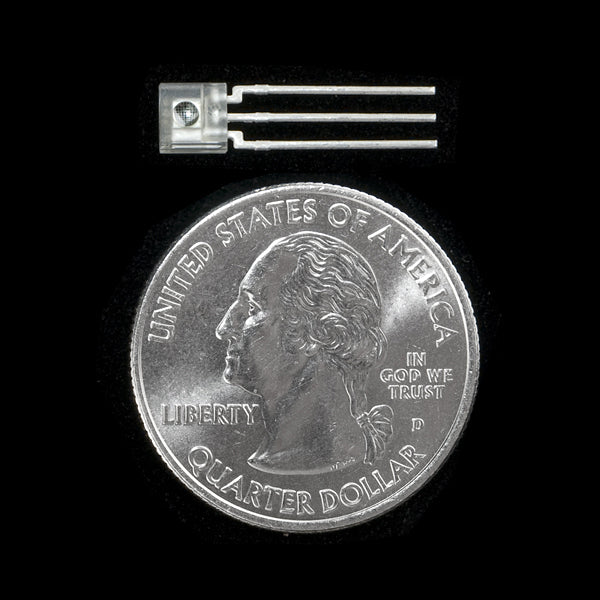

• Encapsulado compacto de plástico transparente de tres conductores
• Funcionamiento con una sola fuente de alimentación hasta 2.7V
• Error de no linealidad típico del 0,2 % a 100 kHz
• Coeficiente de temperatura estable de 150 ppm/°C
• Funcionamiento con una sola fuente de alimentación

Documentos:

• Datasheet
