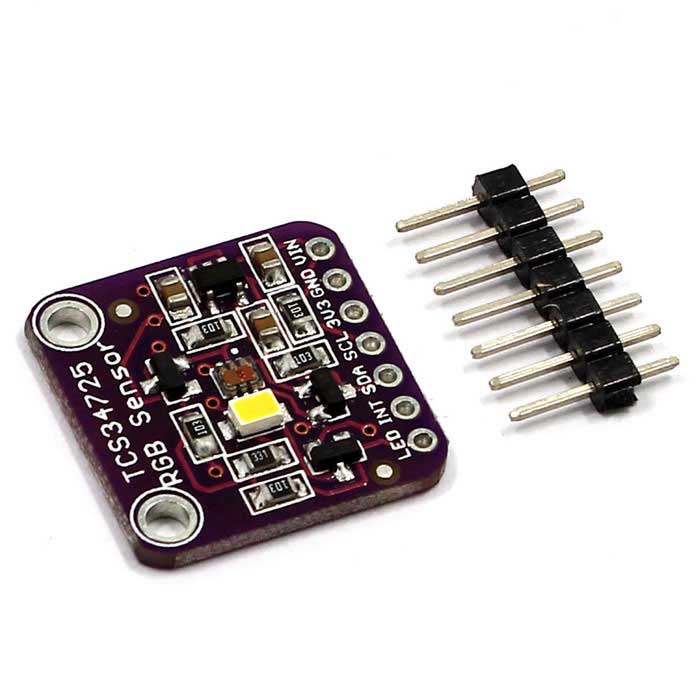

TCS34725 - RGB Color Sensor with IR Filter and White LED - (AD20815)

Descripción:

Tus dispositivos electrónicos ahora pueden ver con colores deslumbrantes gracias a este atractivo sensor de luz a color. Hemos encontrado el mejor sensor de color del mercado, el TCS34725, que incorpora elementos de detección de luz RGB y transparente. Un filtro de bloqueo de infrarrojos, integrado en el chip y ubicado en los fotodiodos de detección de color, minimiza el componente espectral infrarrojo de la luz entrante y permite realizar mediciones de color con precisión. Este filtro te permite obtener un color mucho más real que la mayoría de los sensores, ya que los humanos no podemos ver el infrarrojo. El sensor también cuenta con un increíble rango dinámico de 3.800.000:1 con tiempo de integración y ganancia ajustables, lo que lo hace ideal para su uso tras cristales oscuros.

También hemos añadido circuitos de soporte, como un regulador de 3,3 V para que puedas alimentar la conexión con 3-5 V CC de forma segura y un cambio de nivel para los pines I₂C, lo que permite su uso con lógica de 3,3 V o 5 V. Finalmente, especificamos un LED de temperatura neutro de 4150 °K con un controlador MOSFET integrado para iluminar lo que se intenta detectar. El LED se puede encender o apagar fácilmente con cualquier salida de nivel lógico.

Conéctalo a cualquier microcontrolador con I₂C y nuestro código de ejemplo te permitirá empezar rápidamente con lecturas de 4 canales. Incluimos un código de ejemplo para detectar luxes de luz y temperatura, obtenido del software de la placa de evaluación.

Aquí tienes un tutorial detallado; consulta nuestra biblioteca de Arduino y sigue nuestro tutorial para instalarlo. Conecta el sensor conectando VDD a 3-5 VCC, Tierra a masa común, SCL al reloj I₂C y SDA a datos I₂C en tu Arduino. Reinicia el IDE, selecciona el programa de ejemplo y empieza a colocar tus frutas favoritas junto al sensor.

Detalles tecnicos:

• Peso: 3,23 g
• Dimensiones: 20,44 mm / 0,8" x 20,28 mm / 0,79"
• Esta placa/chip utiliza la dirección I2C de 7 bits 0x29.
• Hojas de datos, archivos de PCB de EagleCAD y la biblioteca Fritzing disponibles en el tutorial del sensor de color.
