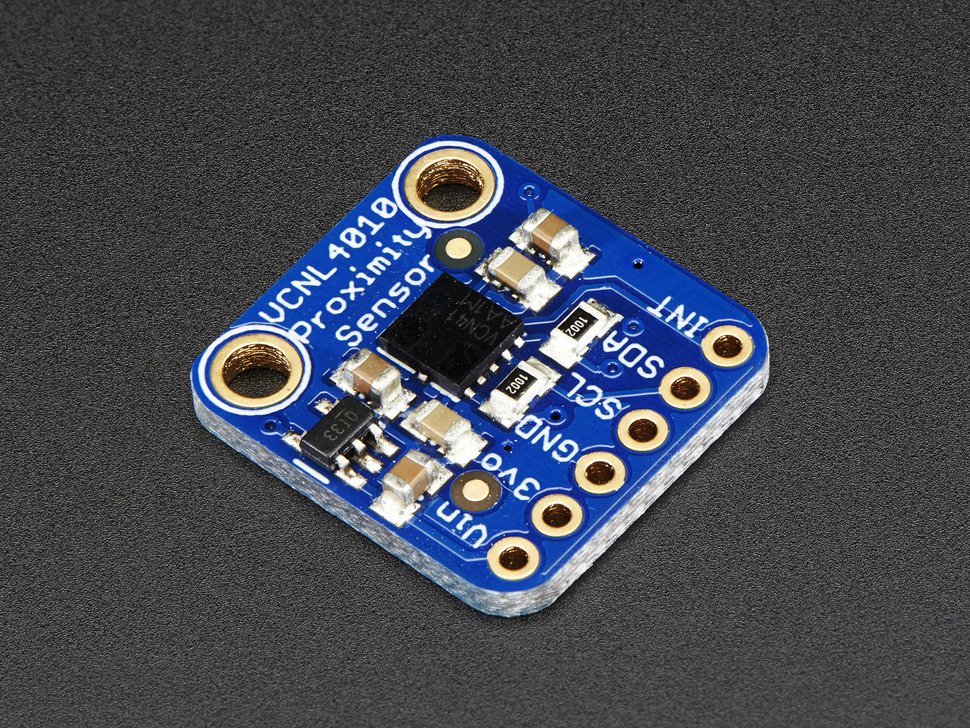

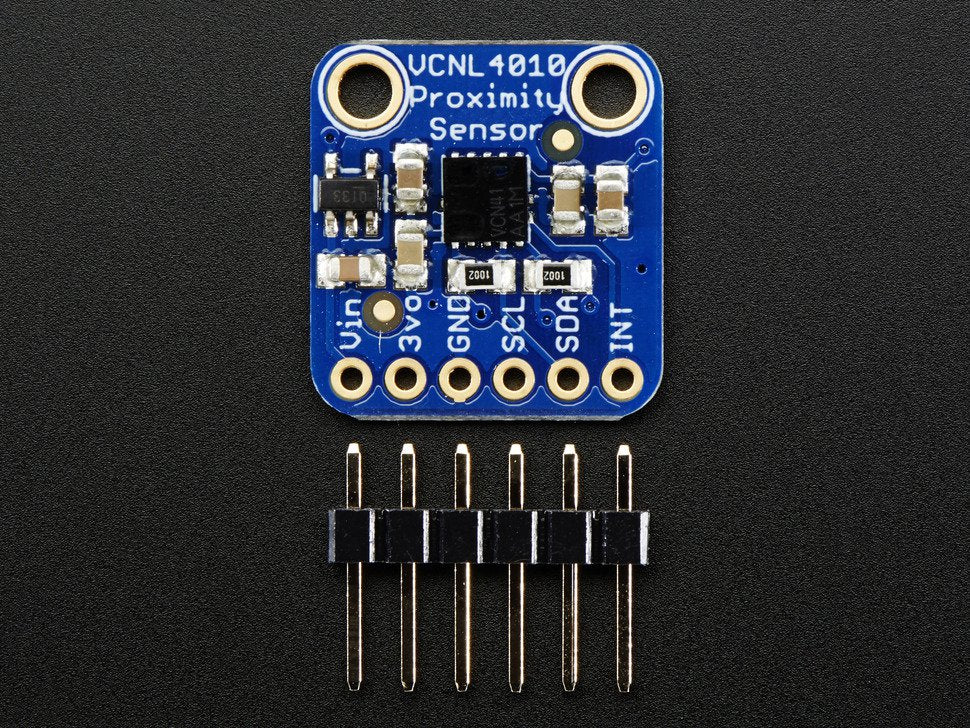

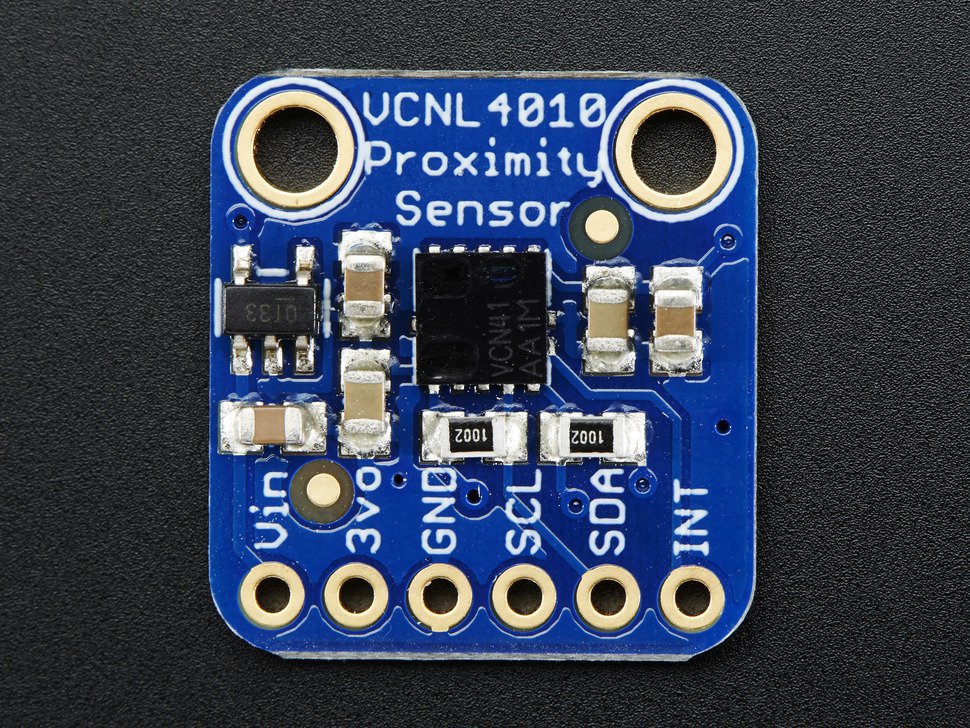

VCNL4010 Proximity/Light sensor - (AD18300)

Descripcion:

El sensor VCNL4010 es una excelente opción para incorporar un sensor de proximidad de corta distancia a su proyecto de microcontrolador. Para distancias más largas (en el rango de cm), puede usar un sensor de distancia SHARP IR, pero estos solo son útiles si el objeto está a más de 10 cm de distancia. El VCNL4010 está diseñado para distancias mucho más cortas, no más de 200 mm (aproximadamente 7,5") y, en nuestra experimentación, descubrimos que funcionaba mejor a distancias de aproximadamente 10-150 mm. Sería útil, por ejemplo, para detectar cuándo una mano se mueve cerca o antes de que un robot se estrelle contra una pared. El sensor también incorpora un sensor de luz ambiental.

Este sensor es fácil de usar con cualquier microcontrolador con capacidad I2C. Es compatible con 5 voltios, por lo que puede usarlo con lógica de 3,3 V o 5 V sin riesgo de daños. Incorpora un regulador de caída de tensión ultrabaja de 3,3 V, que permite alimentarlo con voltajes de 3,3 a 5,0 V. Sin embargo, si puede suministrarle 5,0 V, es ideal, ya que el voltaje VIN alimenta el LED IR y, cuanto mayor sea el voltaje, mejor. Cuanto más lo uses, más potente será.

Detalles tecnicos:

• Hoja de datos / Nota de la aplicación / Hoja de producto del VCNL4010
• Archivos de PCB de EagleCAD en GitHub
• Biblioteca Fritzing

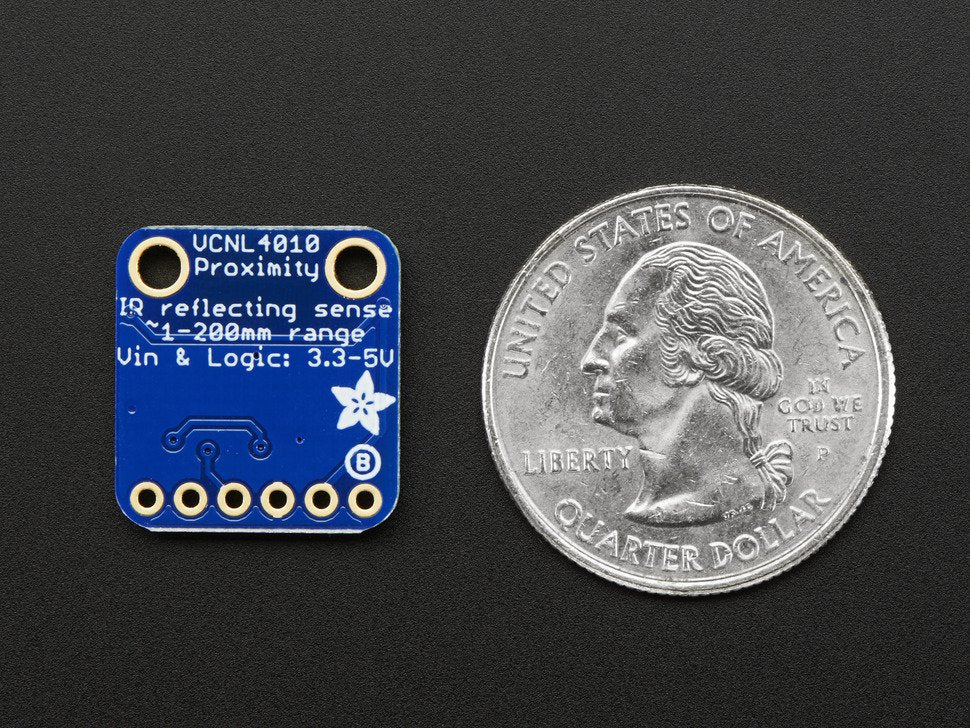

• Dimensiones de la PCB: 18 mm x 16.5 mm
• Grosor incluyendo los componentes SMT más altos: ~3.15 mm
• Grosor de la PCB: 1.75 mm
• Esta placa/chip utiliza la dirección I2C de 7 bits 0x13

Hojas de datos de la versión VCNL4000 de esta placa:

• VCNL4000 datasheet
• VCNL4000 App Note
• VCNL4000 Product sheet
