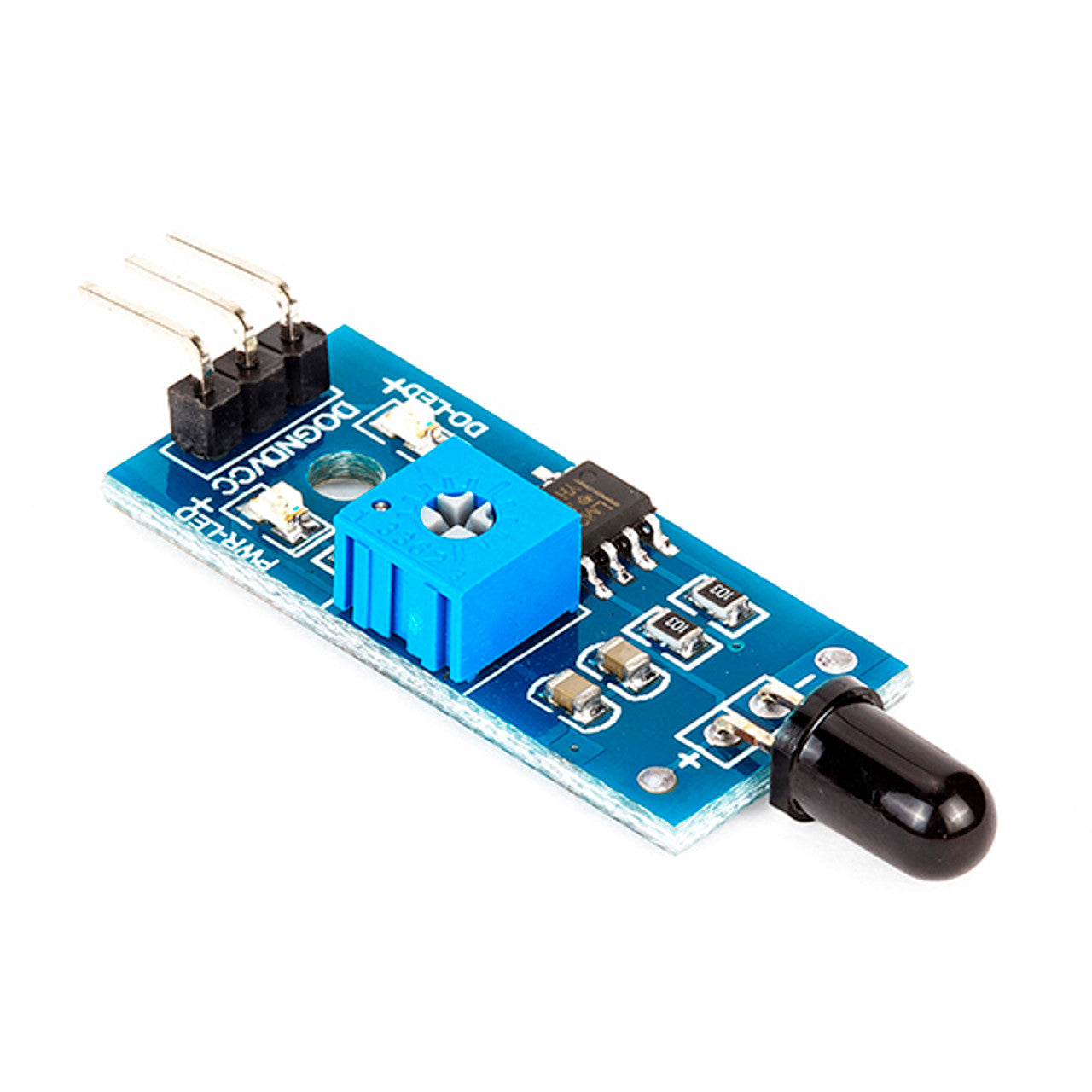

M68 Flame Detection Sensor Infrared 760nm - 1100nm - (AD16903)

Descripción:

Puede detectar una llama o longitud de onda en el rango de 760 nm a 1100 nm de luz, distancia sensado de llama máxima de 80cm, cuando mayor sea la llama, mayor distancia de detección.

Características:

- El ángulo de detección es de unos 60 grados, particularmente sensible al espectro de la llama

- Sensibilidad ajustable (ajuste digital del potenciómetro digital en el módulo)

- salidas del comparador, señal limpia, buena capacidad de conducción de la forma de onda, sobre 15mA

- Potenciómetro de precisión ajustable para ajustar la sensibilidad

- Voltaje de trabajo: 3.3V-5V

- Forma de salida: salida de conmutación digital DO (0 y 1).

- Orificios  fijos para una fácil instalación

-Tamaño de PCB pequeño: 3.2cm x 1.4cm

- Comparador utilizado: LM393 de amplio voltaje

Instrucciones de cableado del producto:

- Fuente de alimentación positiva de VCC 3.3-5V

- La fuente de alimentación GND es negativa

- Salida de señal de conmutación TTL DO
