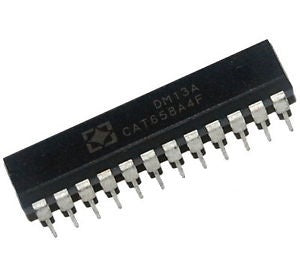

DM13A 16-bit Constant Current LED Driver - (AD16798)

Descripción:

El DM13A es un controlador de corriente constante diseñado específicamente para aplicaciones de pantallas LED. El dispositivo incorpora registros de desplazamiento, biestables de datos y circuitos de corriente constante en el chip CMOS de silicio. El valor máximo de corriente de salida de los 16 canales se puede ajustar mediante una única resistencia externa.

Características:

- Salidas de corriente constante: de 3 mA a 60 mA, ajustable mediante una resistencia externa

- Tensión máxima de salida: 17 V

- Frecuencia máxima de reloj: 25 MHz

- Tensión de alimentación: de 3,3 V a 5 V

- Control de corriente de arranque

- Desalineación bit a bit: ± 3 % Desalineación chip a chip: ± 6 %

- Encapsulado y asignación de pines compatibles con controladores LED convencionales (ST2221C, DM134/5/6)

Hoja de datos
