SparkFun XBee Shield - (AD16181)

Descripción:

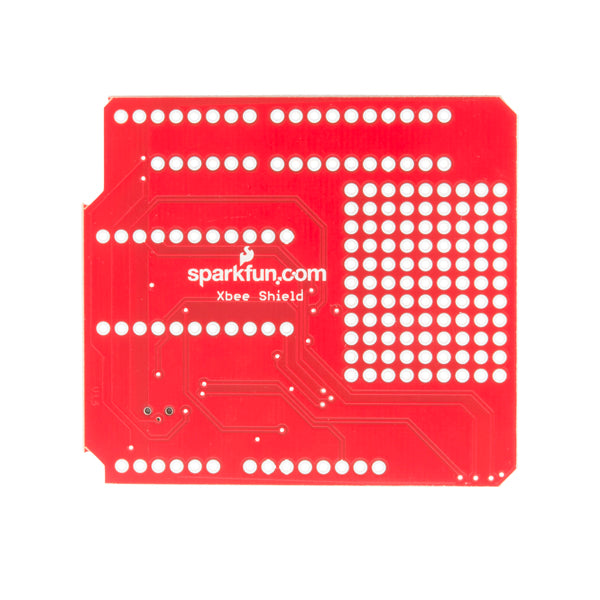

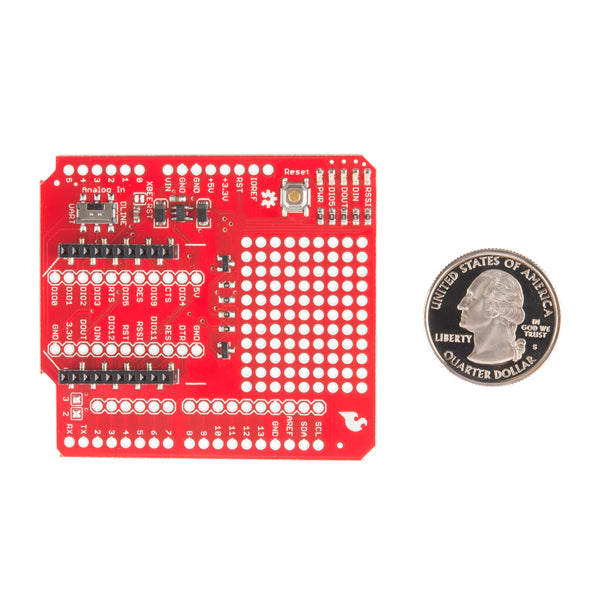

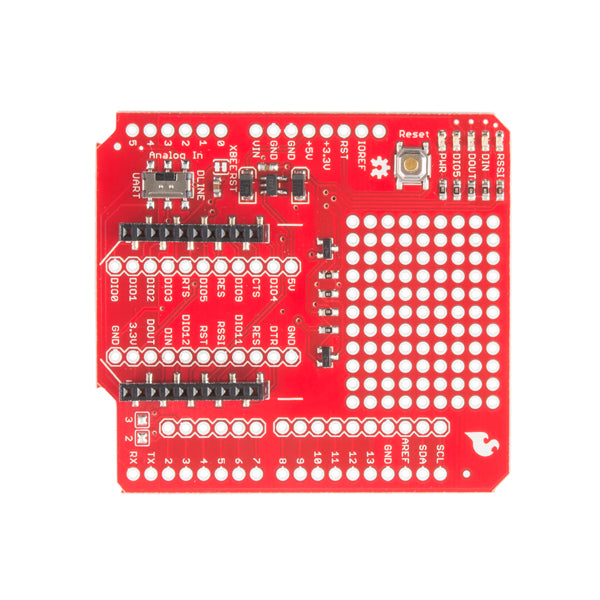

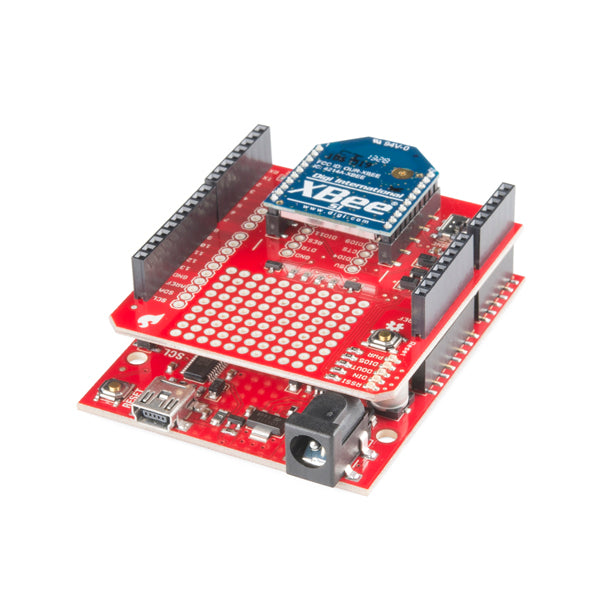

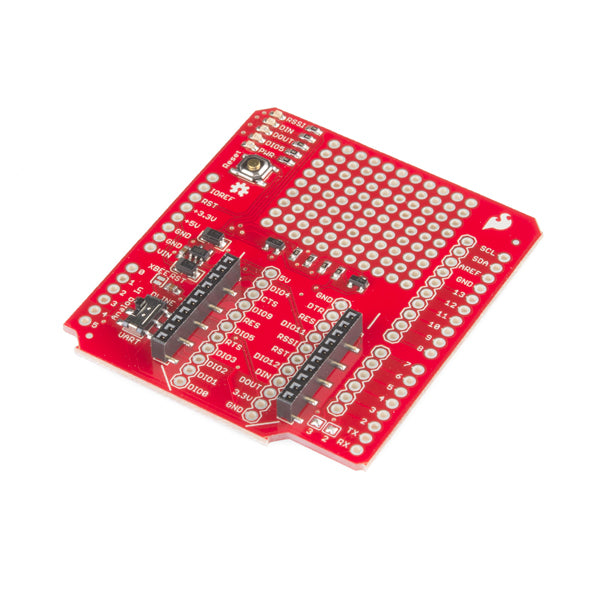

Los módulos XBee son una excelente manera de añadir conectividad inalámbrica a tus proyectos Arduino, y ahora es aún más fácil con el Shield XBee de SparkFun. Este shield se acopla directamente a cualquier placa de desarrollo con huella estándar Arduino y le proporciona capacidades de comunicación inalámbrica mediante el popular módulo XBee. Esta unidad funciona con todos los módulos XBee, incluyendo las series 1 y 2, tanto la versión estándar como la Pro.

Los pines seriales (DIN y DOUT) del XBee se conectan mediante un interruptor SPDT, que permite seleccionar la conexión a los pines UART (D0, D1) o a cualquier pin digital del Arduino (D2 y D3 por defecto). La alimentación se toma del pin de 5V del Arduino y se regula internamente a 3,3V CC antes de suministrarse al XBee. El shield también se encarga de la adaptación de nivel en los pines DIN y DOUT del XBee. En la última revisión, el convertidor de nivel de diodo se ha sustituido por un convertidor de nivel MOSFET más robusto.

La placa también incluye LEDs para indicar la alimentación y la actividad en los pines DIN, DOUT, RSSI y DIO5 del XBee. El botón de reinicio de Arduino está integrado en el shield, y dispone de una cuadrícula de 9x11 orificios de 0,1" para prototipado. El shield no incluye conectores; recomendamos el kit de conectores apilables de Arduino. El módulo XBee tampoco está incluido.

Características:

• Se monta directamente en tu Arduino
• Los pines DIN y DOUT del XBee se pueden conectar a los pines UART o a cualquier pin digital del Arduino (D2 y D3 por defecto)
• Regulación de potencia de 3.3 V y adaptación de nivel MOSFET integradas
• Cuadrícula de 9x11 orificios de 0.1" para prototipado
• Botón de reinicio integrado en el shield
• LEDs indicadores de alimentación, DIN, DOUT, RSSI y DIO5

Documentos:

• Schematic
• Eagle Files
• Hookup Guide
• GitHub (Design Files)

Enlace de referencia
