Adafruit RFM69HCW Transceiver Radio Breakout - 868 or 915 MHz [PID:3070] - (AD16091)

Descripción:

"Verás, la telegrafía por cable es como un gato larguísimo. Le tiras de la cola en Nueva York y maúlla en Los Ángeles. ¿Lo entiendes? Y la radio funciona exactamente igual: envías señales aquí, las reciben allá. La única diferencia es que no hay gato".

Enviar datos a largas distancias es como magia, y ahora puedes ser un mago con esta gama de módulos de radio potentes y fáciles de usar. Claro, a veces quieres hablar con un ordenador (un buen momento para usar wifi) o quizás comunicarte con un teléfono (¡elige Bluetooth de bajo consumo!), pero ¿qué pasa si quieres enviar datos a muy larga distancia? La mayoría de los chipsets de wifi, Bluetooth, Zigbee y otros inalámbricos utilizan 2,4 GHz, lo cual es ideal para transferencias de alta velocidad. Si no te preocupa tanto la transmisión de vídeo, puedes usar una frecuencia más baja sin licencia, como 433 o 900 MHz. No puedes enviar datos tan rápido, pero sí a mucha mayor distancia.

Además, estas radios por paquetes son más sencillas que las de WiFi o BLE: no es necesario asociar, emparejar, escanear ni preocuparse por las conexiones. Solo hay que enviar datos cuando se desee, y cualquier otro módulo sintonizado en la misma frecuencia (y con la misma clave de cifrado) los recibirá. El receptor puede entonces enviar una respuesta. Los módulos realizan la paquetización, la corrección de errores y también la retransmisión automática, por lo que no es necesario preocuparse por todo, pero se desperdicia menos energía en el mantenimiento del enlace o el emparejamiento.

Estos módulos son ideales para usar con Arduinos u otros microcontroladores, por ejemplo, si se desea una red de nodos sensores o transmitir datos a través de un campus o una ciudad. La desventaja es que se necesitan dos o más radios con frecuencias coincidentes. WiFi y Bluetooth, por otro lado, se incluyen comúnmente en ordenadores y teléfonos.

Estos módulos de radio vienen en cuatro variantes (dos tipos de modulación y dos frecuencias). Los RFM69 son los más fáciles de usar y son bien conocidos y comprendidos. Las radios LoRa son interesantes y más potentes, pero también más caras. Esta es la versión de radio de 900 MHz, compatible con transmisión/recepción de 868 MHz o 915 MHz. La frecuencia de radio exacta se determina al cargar el software, ya que se puede ajustar dinámicamente. También ofrecemos una versión RFM69HCW de 433 MHz. Se trata de radios de paquetes FSK de +20 dBm con numerosas funciones adicionales, como cifrado y retransmisión automática. Pueden alcanzar una distancia de al menos 500 metros en línea de visión con antenas de cable sencillas, y probablemente hasta 5 km con antenas direccionales y ajustes de configuración.

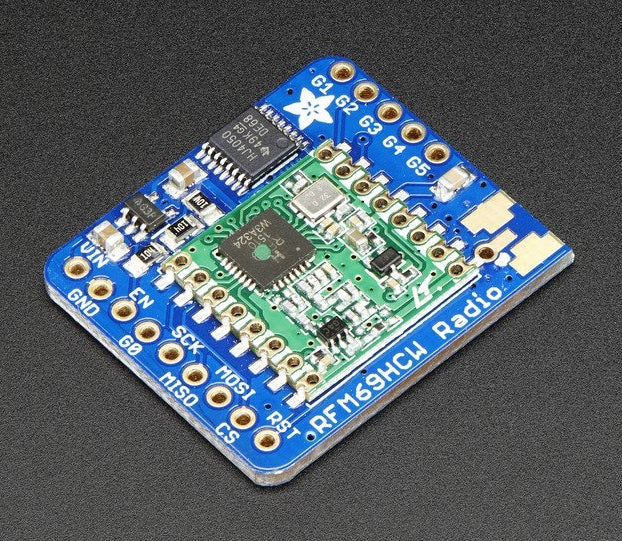

• Módulo basado en SX1231 con interfaz SPI.
• Capacidad de salida de potencia de +13 a +20 dBm hasta 100 mW (seleccionable por software).
• Consumo de corriente de 50 mA (+13 dBm) a 150 mA (+20 dBm) para transmisiones, ~30 mA durante la escucha activa.
• Alcance aproximado. 500 metros, dependiendo de las obstrucciones, la frecuencia, la antena y la potencia de salida.
• Crea redes multipunto con direcciones de nodo individuales.
• Motor de cifrado de paquetes con AES-128.
• Radio por paquetes con librerías Arduino listas para usar.
• Utiliza la banda ISM sin licencia: "ISM europeo" a 868 MHz o "ISM americano" a 915 MHz.

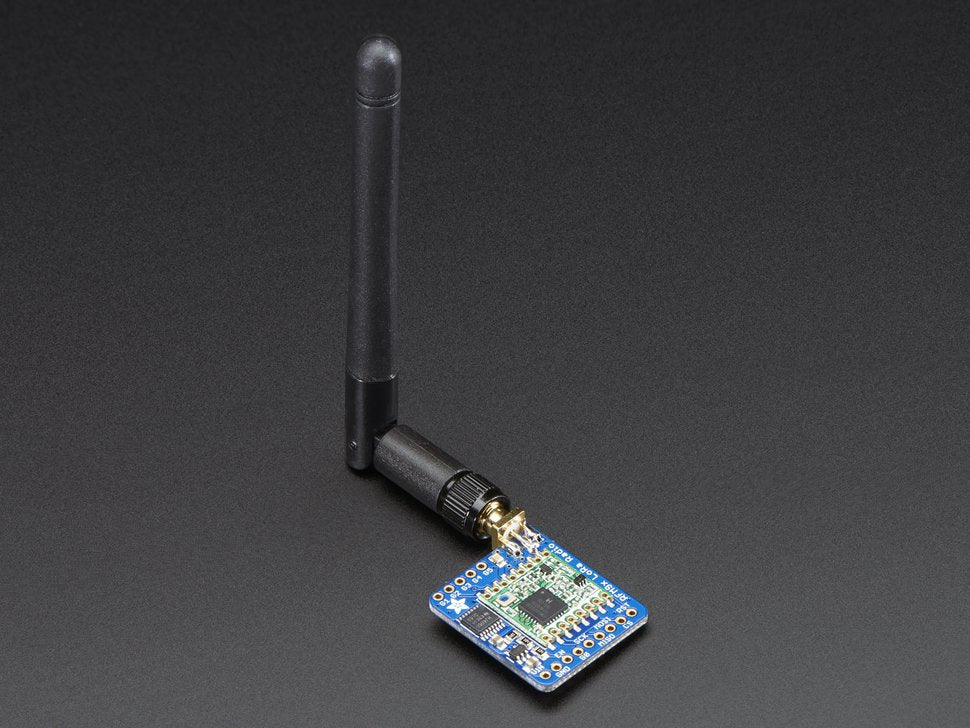

• Utiliza una antena de cable simple o un punto para el conector de radio uFL o SMA.

Todas las radios se venden por separado y solo se pueden conectar con radios del mismo número de pieza. Por ejemplo, RFM69 de 900 MHz solo se puede conectar con RFM69 de 900 MHz, LoRa de 433 MHz solo se puede conectar con LoRa 433, etc.

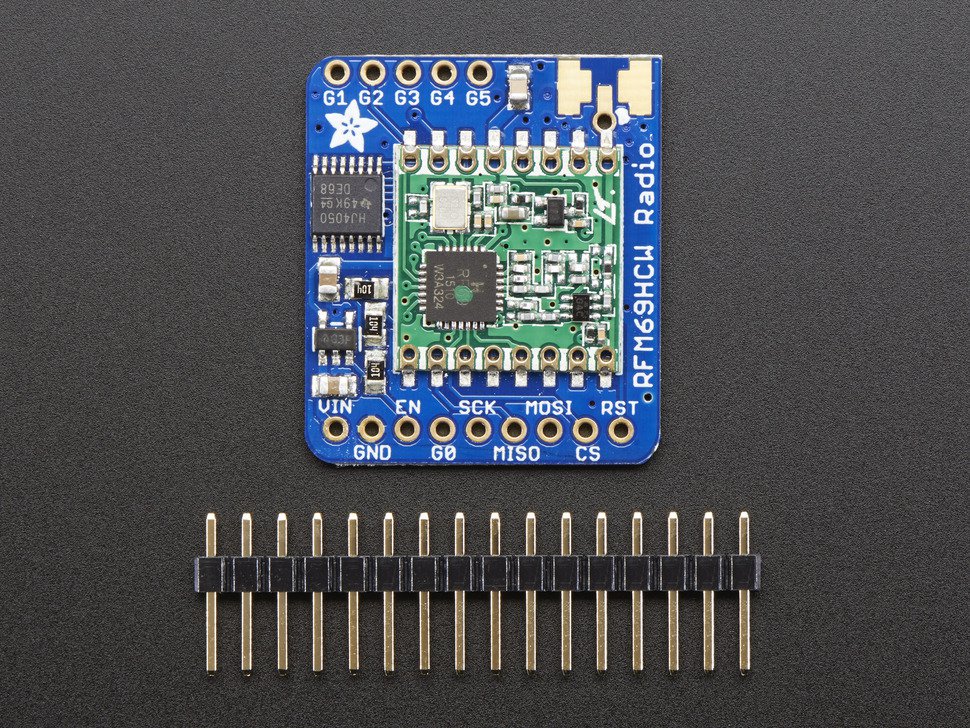

Cada radio incluye un conector, un regulador de voltaje de 3.3V y un variador de nivel que admite alimentación de 3-5 V CC y lógica, lo que permite su uso con dispositivos de 3V o 5V. Se requiere soldadura para conectar el conector. Necesitará cortar y soldar un pequeño trozo de cable (cualquier núcleo sólido o trenzado sirve) para crear su antena. Opcionalmente, puede usar un conector de borde uFL o SMA y conectar un conector externo.
