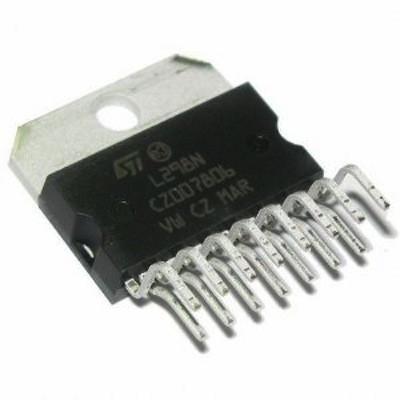

L298N Dual Full Bridge Driver - (AD1603)

Descripción:

El L298 es un circuito monolítico integrado en un formato de 15 pines. Es un controlador de puente completo dual de alto voltaje y alta corriente diseñado para aceptar niveles lógicos TTL estándar y cargas inductivas como relés, solenoides, CC y motores paso a paso. Se proporcionan dos entradas de habilitación para habilitar o deshabilitar el dispositivo independientemente de las señales de entrada. Los emisores de los transistores inferiores de cada puente está conectado entre sí y el terminal externo correspondiente se puede utilizar para la conexión de una resistencia de detección externa. Adicional, se proporciona una entrada de alimentación para que la lógica funcione a un menor voltaje.

Especificaciones:

- Voltaje de operación: Hasta 46V

- Corriente: Hasta 4A DC

- Bajo voltaje de saturación

- Protección de sobre temperatura

- Voltaje de entrada lógico '0': Hasta 1.5Vdc

Hoja de datos
