SparkFun RFM69 Breakout (434MHz) [WRL-12823] - (AD15520)

Descripción:

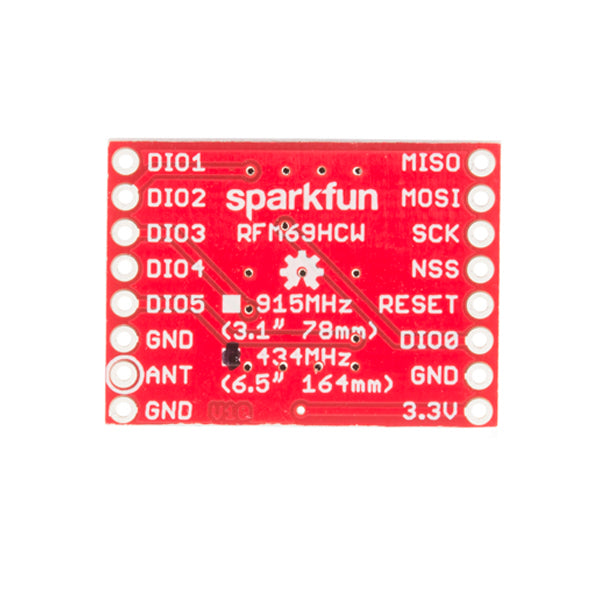

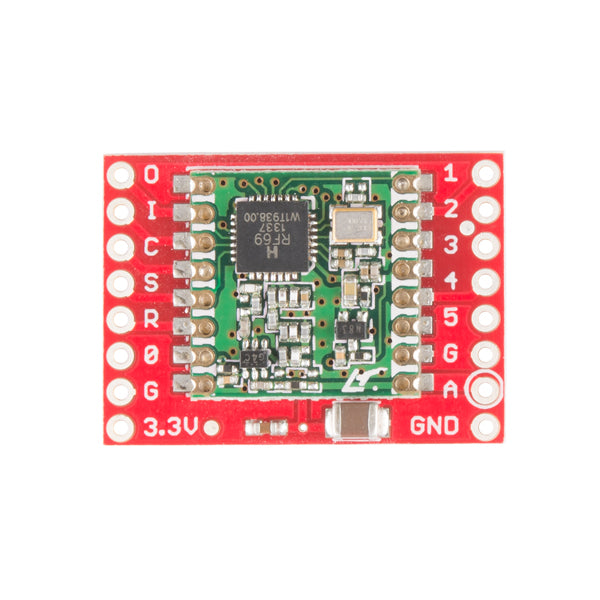

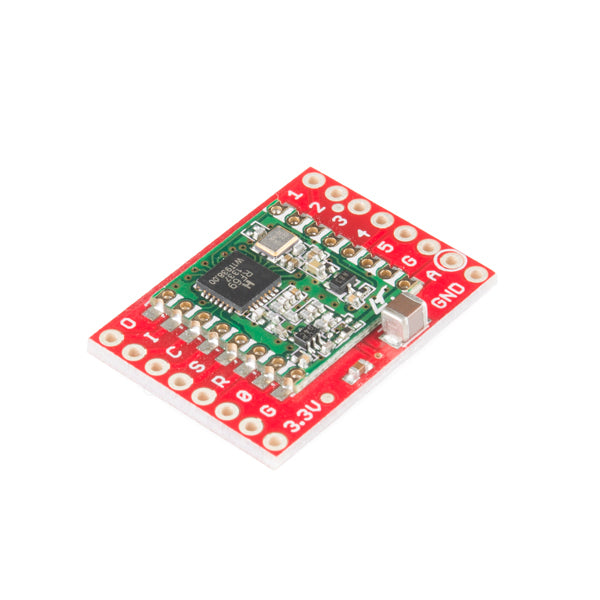

Este es el SparkFun RFM69 Breakout, una pequeña pieza tecnológica que integra todos los pines disponibles en el módulo RFM69HCW, además de facilitar su uso. El RFM69HCW es un módulo de radio económico y versátil que opera en la banda de radio ISM (Industria, Ciencia y Medicina) sin licencia. Es perfecto para construir redes inalámbricas económicas de corto alcance con sensores y actuadores para domótica, ciencia ciudadana y más.

Este RFM69HCW opera en la frecuencia de 434 MHz y es capaz de transmitir hasta 100mW y 300 kbps, pero puede ajustar ambos valores para adaptarlos a su aplicación. Por ejemplo, puede maximizar el alcance aumentando la potencia de transmisión y reduciendo la velocidad de datos, o puede reducir ambos para redes de sensores de corto alcance que consumen poca batería. A plena potencia y con antenas de cable sencillas, podemos enviar mensajes de un lado a otro de un gran edificio de oficinas a través de numerosas paredes internas. En aire libre, se puede alcanzar 500 metros o más. Con antenas y esquemas de modulación más complejos, componentes similares han transmitido con éxito desde el espacio a la tierra (¡realizados por radioaficionados muy inteligentes; la experiencia puede variar!).

El RFM69HCW utiliza una interfaz periférica serial (SPI) para comunicarse con un microcontrolador host, y existen varias bibliotecas Arduino de calidad. Admite hasta 256 redes de 255 nodos por red, cuenta con cifrado AES para mantener la privacidad de los datos y transmite paquetes de datos de hasta 66 bytes.

SparkFun vende dos versiones del RFM69HCW: una de 915 MHz y esta de 434 MHz. Aunque la banda ISM no requiere licencia, varía según la zona. A grandes rasgos, la banda de 915 MHz se utiliza en América y la de 434 MHz en Europa, Asia y África. Consulte la normativa local para otras zonas.

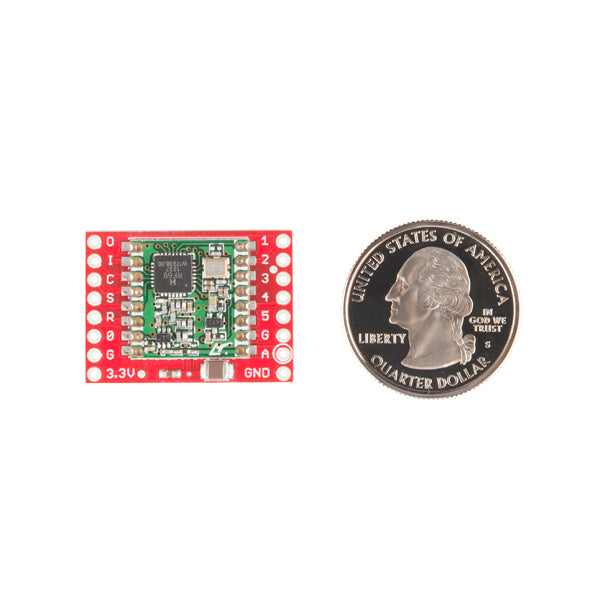

Dimensiones: 2 cm x 2.8 cm

Características:

• Potencia de transmisión: -18 dBm (0,016 mW) a +20 dBm (100 mW) en pasos de 1 dBm
• Sensibilidad de recepción: hasta -120 dBm a 1,2 kbps
• Tipos de modulación: FSK, GFSK, MSK, GMSK, OOK
• Tasas de bits (FSK): 1,2 kbps a 300 kbps
• Rango de voltaje: 1.8 V a 3.6 V
• Consumo de corriente: 0.1 µA en reposo, 1.25 mA en espera, 16 mA en recepción, 130 mA en transmisión (máx.)
• Cifrado: AES de 128 bits (opcional)
• Búfer de paquetes (FIFO): 66 bytes

Documentos:

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet (RFM69HCW)
• LowPowerLab RFM69 Library
• Radiohead Library
• GitHub
