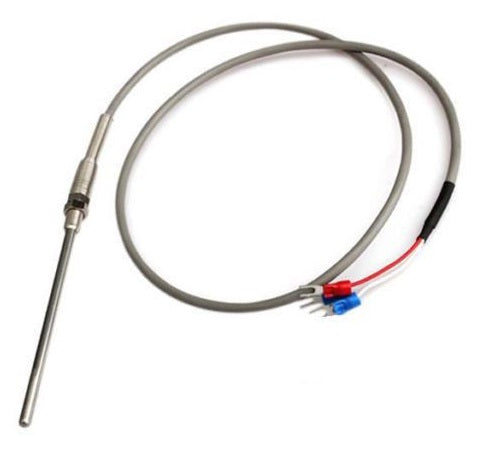

PT100 RTD Thermometer Sensor (-50°C ~ 400°C) - (AD12808)

Descripción:

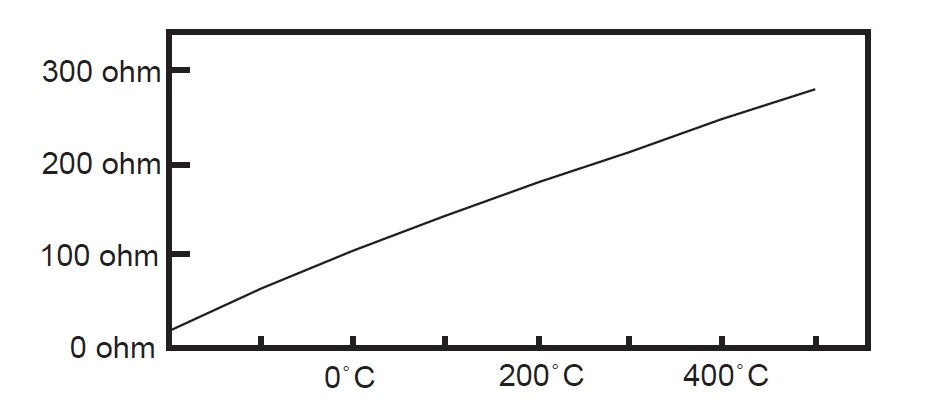

Un Pt100 es un sensor de temperatura. Consiste en un alambre de platino que a -50°C tiene por ejemplo 80 ohm y que al aumentar la temperatura aumenta su resistencia eléctrica. El incremento de la resistencia no es lineal pero si creciente y característico del platino de tal forma que mediante tablas es posible encontrar la temperatura exacta a la que corresponde.

Un Pt100 es un tipo particular de RTD (Dispositivo Termo Resistivo). Normálmente las Pt100 industriales se consiguen encapsuladas en la misma forma que las termocuplas, es decir dentro de un tubo de acero inoxidable ú otro material (vaina), en un extremo está el elemento sensible (alambre de platino) y en el otro está el terminal eléctrico de los cables protegido dentro de una caja redonda de aluminio (cabezal).

Ventajas del Pt100:

Por otra parte los Pt100 siendo lévemente más costosos y mecánicamente no tán rígidos como las termocuplas, las superan especialmente en aplicaciones de bajas temperaturas (-100 a 200°). Los Pt100 pueden fácilmente entregar precisiones de una décima de grado con la ventaja que la Pt100 no se descompone gradualmente entregando lecturas erroneas, si no que normalmente se abre, con lo cual el dispositivo medidor detecta inmediátamente la falla del sensor y da aviso. Este comportamiento es una gran ventaja en usos como cámaras frigoríficas donde una desviación no detectada de la temperatura podría producir algún daño grave. Además la Pt100 puede ser colocada a cierta distancia del medidor sín mayor problema (hasta unos 30 metros) utilizando cable de cobre convencional para hacer la extensión.

Especificaciones:

- Type :PT100

- Temperature Range: -50 ~ 400℃

- Probe Size : 0.5 x 10cm / 0.2" x 3.9" (D*L)

- Thread Diameter: 8mm/ 0.31"

- External Material Plastic, Metal, Rubber

- Total Length 1M / 39.4"

- Fork Terminal Spacing 0.5cm

Hoja de datos
