4 Keypad Module 2x2 Key Switch - (AD12330)

Descripción:

Módulo compacto de expansión con 4 botones pulsadores integrados en una matriz de 2x2. Diseñado para simplificar la interfaz de usuario y la entrada de comandos en proyectos con Arduino, Raspberry Pi, PIC, AVR y otros sistemas embebidos. Ideal para ahorrar pines de entrada/salida (I/O) en proyectos de robótica y automatización.

Características:

• Tipo de interfaz: Matriz de escaneo 2x2 (reduce el cableado utilizando filas y columnas).

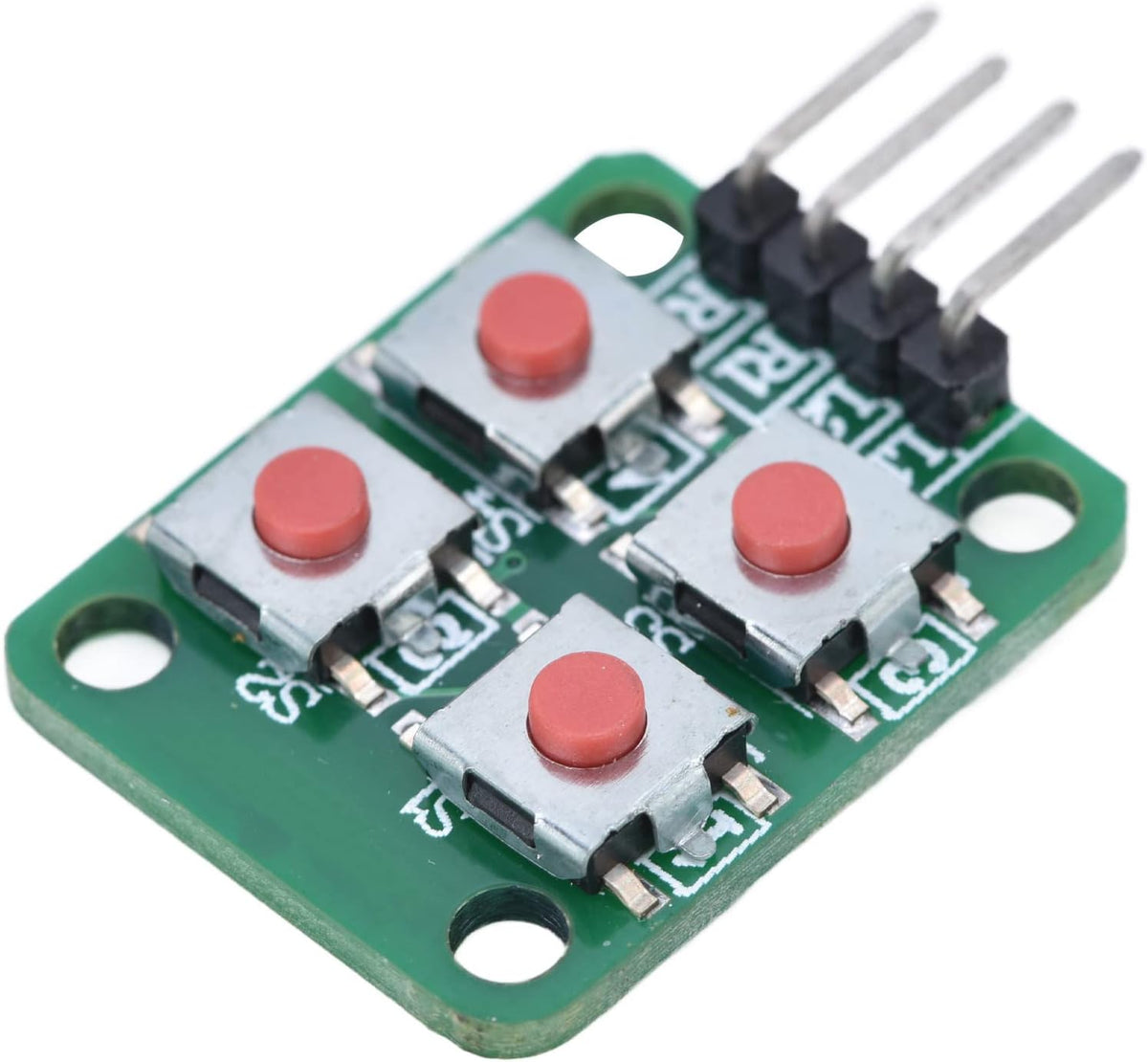

• Número de teclas: 4 botones táctiles tipo micro-switch (S1, S2, S3, S4).
• Distribución: 2 filas y 2 columnas independientes.

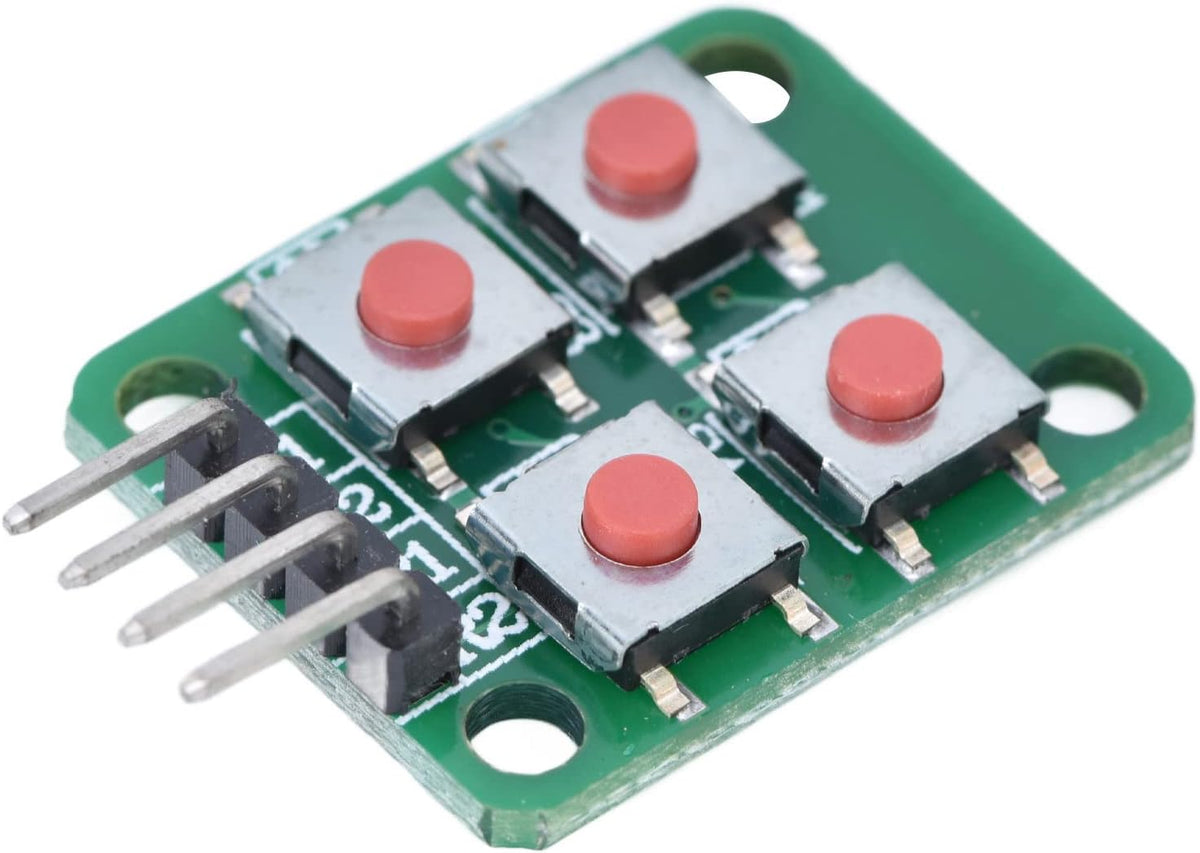

• Pines de salida: 4 pines macho en ángulo de 90° (R1, R2, C1, C2 o etiquetas equivalentes de filas y columnas).
• Voltaje de operación: Compatible con circuitos de 3.3V y 5V DC.
• Montaje: Cuenta con 4 orificios de fijación en las esquinas para tornillos M3, facilitando el anclaje en chasis o prototipos.
• Material: PCB de fibra de vidrio de alta calidad con serigrafía clara de pines y componentes.
• Dimensiones compactas: Ocupa muy poco espacio en proyectos portátiles o paneles de control.
• Distribución de Pines (Pinout)

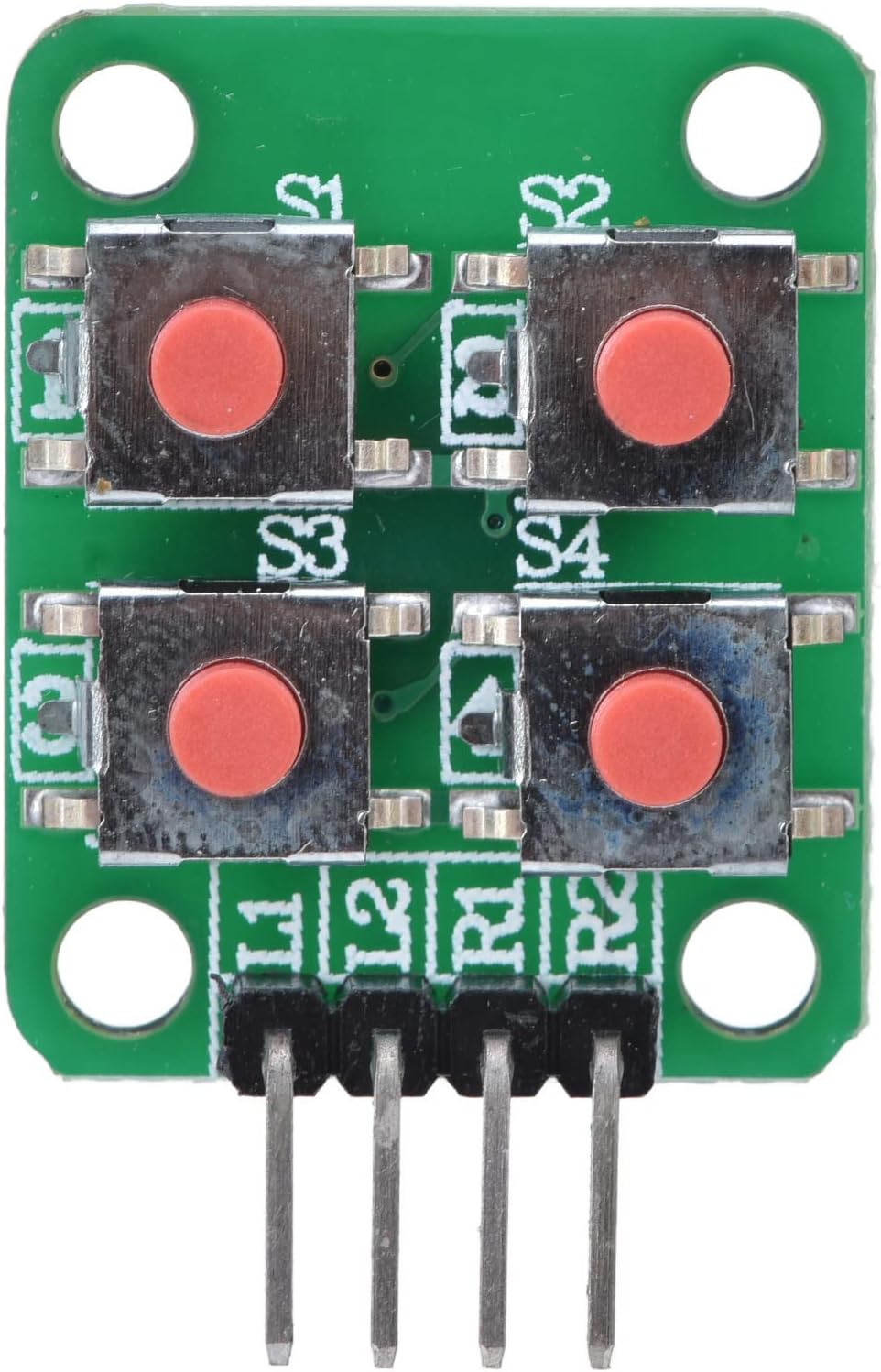

  • El módulo viene señalizado en la placa de la siguiente manera para realizar la lectura matricial:
  • R1: Fila 1
  • R2: Fila 2
  • C1: Columna 1
  • C2: Columna 2
• Aplicaciones Comunes:
  • Creación de menús interactivos o interfaces de control en pantallas LCD/OLED.
  • Modificaciones de robótica, carros a control remoto e IoT.
  • Control manual de motores, activación de relés y encendido de tiras LED.
  • Teclados de seguridad o ingreso de contraseñas de pocos dígitos.
