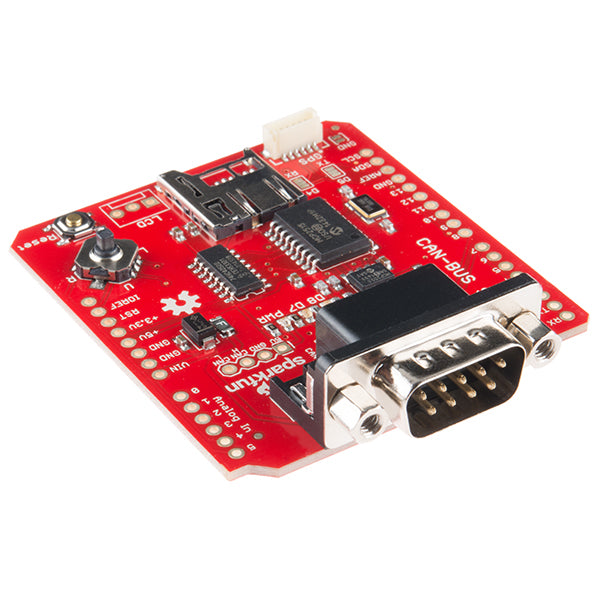

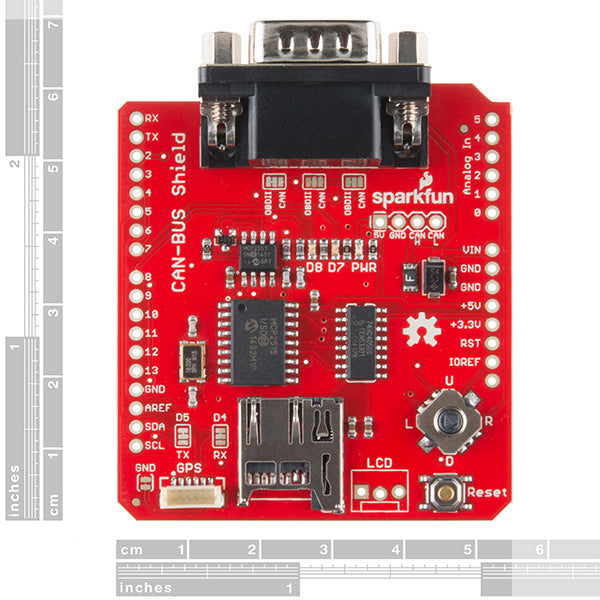

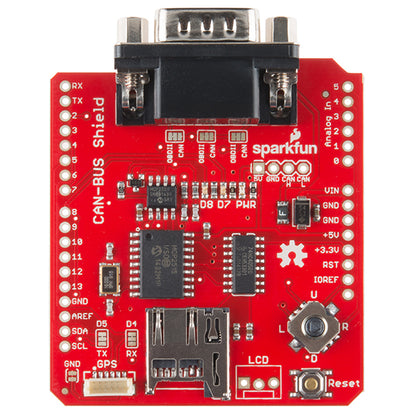

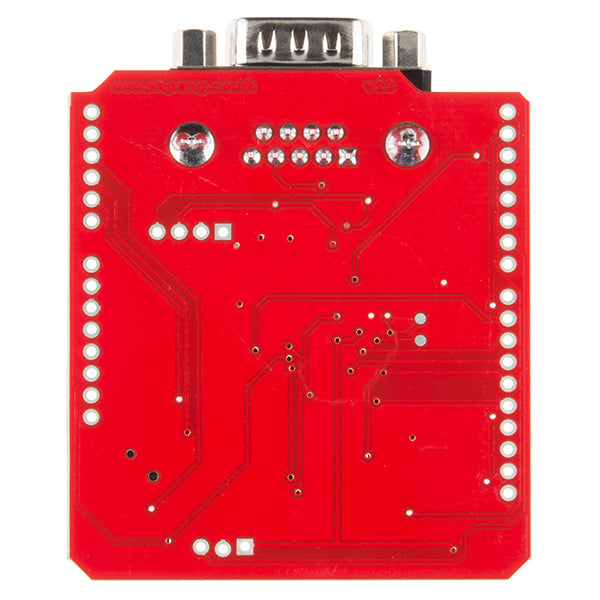

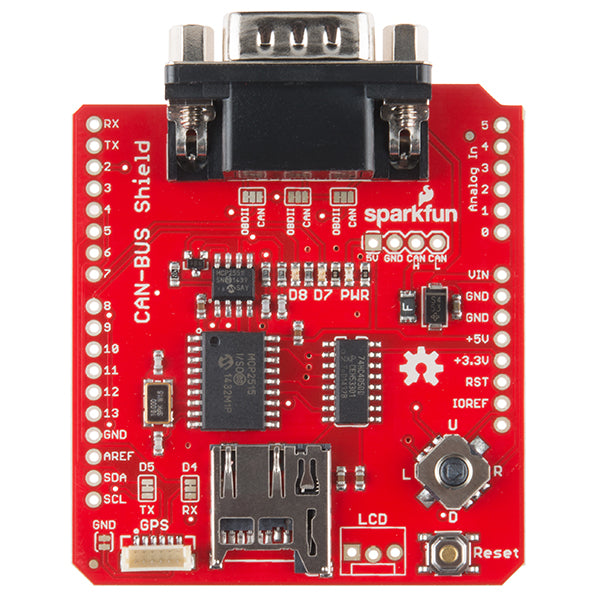

CAN-BUS Shield [DEV-13262] - (AD10989)

CAN-BUS Shield [DEV-13262] - (AD10989)

$30.04 USD
$30.04 USD
Oferta Agotado

Descripción:

El CAN-BUS Shield proporciona a su Arduino o Redboard capacidades CAN-BUS y le permite hackear su vehículo. Este shield permite realizar sondeos entre la ECU de información, incluyendo la temperatura del refrigerante, la posición del acelerador, la velocidad del vehículo, y las rpm del motor. También puede almacenar estos datos o salida a una pantalla para hacer un proyecto en el tablero.

Este utiliza el controlador Microchip MCP2515 con el transceptor CAN MCP2551. Conexión CAN es a través de un estándar de 9 vías sub-D para su uso con el cable OBD-II. Ideal para aplicaciones de automotores CAN. El shield también tiene un holder MicroUSB, conector LCD serie y conector para un módulo GPS EM506 GPS. Estas características hacen que este shield sea ideal para la aplicación de registro de datos.

Nota: Un cable DB9 no se incluye con este shield. Por favor asegúrese de revisar la sección de productos recomendados a continuación para un cable recomendado para usar con esta placa.

Características:

  • CAN v2.0B hasta 1 Mb/s
  • Interfaz SPI de alta velocidad (10 MHz)
  • Datos estándar y extendidos, y tramas remotas
  • Conexión CAN mediante conector Sub-D estándar de 9 pines
  • Alimentación a Arduino mediante Sub-D con fusible reiniciable y protección contra polaridad inversa.
  • Zócalo para módulo GPS EM506
  • Soporte para tarjeta Micro SD
  • Conector para LCD serie
  • Botón de reinicio
  • Control de navegación del menú mediante joystick
  • Dos indicadores LED
