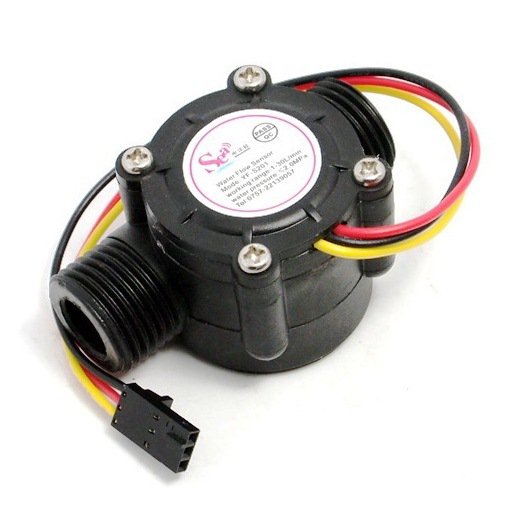

YF-S201 Water Flow Sensor - (AD10203)

Descripción:

Sensor de flujo de agua YF-S201 se puede utilizar para medir el flujo de líquidos en aplicaciones industriales y domésticas. Este sensor consiste básicamente en un cuerpo de válvula de plástico, un rotor y un sensor de efecto Hall. El rotor de molinete gira cuando el agua / líquido fluye a través de la válvula y su velocidad será directamente proporcional a la velocidad de flujo. El sensor de efecto Hall proporcionará un impulso eléctrico con cada revolución del rotor de molinete. Este módulo sensor de flujo de agua puede ser fácilmente conectado con microcontroladores, placas Arduino y Raspberry Pi.

Conecte la salida PWM de este módulo a pin de interrupción del microcontrolador y cuente el número de pulsos / interrupciones por unidad de tiempo. La tasa de flujo de agua será directamente proporcional al número de impulsos contados.

Especificaciones:

• Modelo: YF-S201
• Voltaje de funcionamiento: 5 V ~ 24 V CC
• Mín. Voltaje de funcionamiento: 4,5 V CC
• Tipo de sensor: Efecto Hall
• Corriente requerida: 15 mA a 5 V
• Rango de temperatura de funcionamiento: -25 °C ~ 80 °C
• Rango de humedad de funcionamiento: 35 % ~ 90 % HR
• Presión del agua: ≤ 1,75 MPa
• Caudal: 1 – 30 L/min
• Longitud del cable: 15 cm
• Rosca de conexión: 1/2″
• Distribución de pines
  • ROJO: Entrada de alimentación
  • NEGRO: Tierra
  • AMARILLO: Señal de salida PWM

Hoja de datos
